| Количество: | |
|---|---|
W11TNC-10X2000
TSD
W11TNC-10x2000
Симметричный тип
механический
нет
3200-4000mm
Вертикальный тип
METASSE
контейнером со слоем мягкой пленки
ISO9001
Китай
8462299000

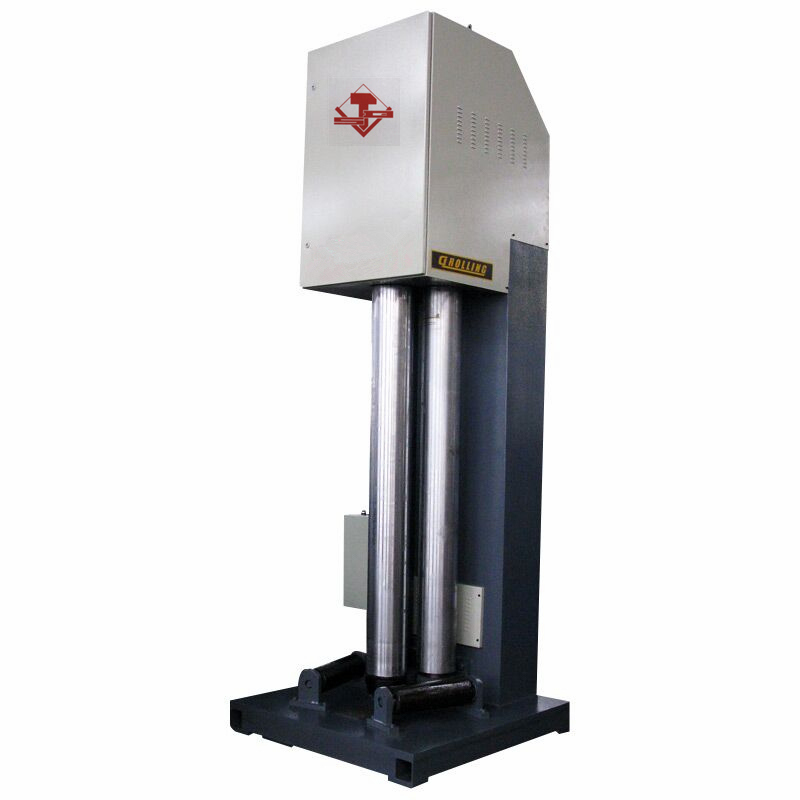

3-валковый вертикальный листопрокатный станок
модель W11TNC-10x2000
Функции:
3 рулона
Вертикальная прокатка
Симметричный тип
Металлическая пластина
Введение для каждой части машины:
1. Основные части
Машина состоит из переднего ролика, заднего ролика, опоры (рамы машины), откидного конца, системы баланса, системы привода, электрической системы и гидравлической системы.

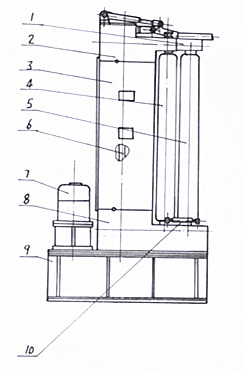

На рисунках вышеприведенной диаграммы расположены следующие части:
1. Оборотный подшипниковый корпус
2. Верхняя рама машины
3. Вертикально
4. Обратный крен
5. Передний рулон
6. Нефтепровод
7. Мотор
8. Нижняя рама машины
9. Постамент
10. Опорный ролик для плиты
2. Механическая система
Станок представляет собой вертикальный 3-х валковый симметричный гидравлический листогибочный станок.
Два задних ролика являются активными роликами и имеют фиксированные позиции. Передний рулон может двигаться вперед и назад. Передний валок относительно двух задних валков можно отрегулировать как параллельное или наклонное положение, чтобы приспособиться к требованиям прокатки заготовок различной формы. Передний и задний ролики устанавливаются отдельно на опору (раму машины), корпус подшипника и верхнюю раму машины.
Верхняя рама машины установлена на постаменте и в вертикальном положении.
Основная часть рамы машины состоит из опоры, стойки и рамы машины.
Подъемный масляный цилиндр установлен в вертикальном положении, который соединяется с левым и правым корпусом подшипника переднего ролика с помощью штока поршня, чтобы толкать передний ролик вперед и назад.
Приводная система независимо установлена в опоре для соединения с двумя задними роликами группой передач.
Откидной конец и механизм баланса установлены на верхнем и нижнем концах переднего валка, чтобы вынуть цилиндрическую заготовку из переднего валка.
3. Электрическая система
Для работы машины используется централизованное электрическое управление. Он работает на электрическом пульте управления для переднего и обратного перемещения переднего ролика к прижимной плите, положительного и отрицательного вращения и торможения (остановки машины) заднего крена для сгибания пластины, а также стойки и сброса откидного конца.
Сенсорный экран на электрической станции управления может отображать положение переднего рулона.
Электрическая система машины использует ПЛК с простотой в эксплуатации и высокой эффективностью.
Из-за фиксированных двух положений задних валков, которые всегда симметричны переднему валку, вспомогательное время для прокатки заготовки очень мало, чтобы повысить эффективность работы.
4. Гидравлическая система
Он приводится в действие гидравлически для перемещения переднего ролика, опускания и сброса опускания.
Гидравлическая система состоит из шестеренного насоса высокого давления, электромагнитного предохранительного клапана и предохранительного клапана.
Давление в гидравлической системе контролируется электромагнитным предохранительным клапаном. Предохранительный клапан защищает шестеренный насос и гидравлическую систему от избыточного давления.
Основные технические параметры
| нет | имя | W11TNC-10 × 2000 |
| 1 | Максимум. Толщина листовой прокатки | 10мм |
| 2 | Максимум. Ширина прокатной пластины | 2000мм |
| 3 | Предел текучести плиты | 245 МПа |
| 4 | Минимум диаметр прокатки при макс. ширина плиты (2000 мм) и макс. толщина пластины (10 мм) | φ600mm |
| 5 | Диаметр верхнего рулона | φ220mm |
| 6 | Диаметр нижнего рулона | φ200mm |
| 7 | Межосевое расстояние между двумя нижними валками | 280мм |
| 8 | Скорость крена | 5m / мин |
| 9 | Рабочее давление гидравлической системы | 18MPa |
| 10 | мощность главного двигателя | 11кВт |
| 11 | Общий тусклый (L * W * H) | 1800 × 1200 × 3300mm |
| 12 | Вес | 9500KGS |
Послепродажное обслуживание:
1. Продавец прошел сертификацию системы качества ISO9001 с 1997 года и всегда строго соблюдает это качество.
Система управления в нашей компании и на наших продуктах.
Вся продукция до начала производства была строго проверена и соответствует техническому соглашению и
стандарт.
2. Гарантийный срок составляет один год с даты выдачи B / L или даты окончательной приемки тяжелой техники. Дольше гарантия
может быть приобретен пользователем.
3. Ввод в эксплуатацию: для тяжелой техники продавец отправляет техников (электрические, гидравлические и механические)
руководство по установке, тестированию и обучению операторов от 7 до 45 дней после машины
достигает фабрики пользователя. Но авиабилеты туда и обратно, местное проживание и пособие
(100 долларов США на человека в день) в стране пользователя будет обременена покупателем. Вышеуказанные расходы не будут
включены в предложение. Это пункты будут показаны в договоре.
3. Для среднего и мелкого стандартного оборудования им легко управлять в соответствии с инструкцией по эксплуатации. Пользователь
Сначала предложили внимательно прочитать руководство по эксплуатации, затем запустить машину. Любые неясные вопросы, пожалуйста, почувствуйте
свободно связаться с продавцом.
Если Пользователь настаивает на предоставлении технического обслуживания на заводе-изготовителе, пожалуйста, обратитесь к пунктам 2 послепродажного обслуживания.
служба.
4. Все товары Продавца могут быть отслежены по заводскому номеру. Запасные части могут поставляться так же, как бывшие,
что полезно для особых требований к дизайну клиентов.
5. Расходные материалы могут быть бесплатно доставлены клиенту в течение одного года с даты поставки, а также
услуги долгосрочного технического консультанта доступны.
6. Распространенная ошибка может быть решена с помощью электронной почты, телефона и видеосвязи на расстоянии. Пользователь должен предоставить полный
описание неисправности, четкие картинки и видео, если это возможно.
Как только возникла серьезная проблема с качеством из-за производственной причины Продавца в течение одного года с
B / L дата или дата окончательной приемки тяжелой техники. Продавец отправит их технику для ремонта.
7. После годичной гарантии Продавец предоставит бесплатную техническую консультацию и запасные части и техник.
сервис по самой низкой цене.
