Линия для производства гильотинных ножниц с ЧПУ (ZS-QD11K-20 × 12000)

Количество:
Запрос цены

  • ZS-QD11K-20 × 12000

  • вертикальный

  • ТСД

  • контейнером

  • ZS-QD11K-20x12000

  • Китай

  • 8462399000

ZS-QD11K-20 ×12000
Машинная среда
(1) Напряжение: 380 ± 10% В, 50 ± 1 Гц, 3 фазы, 5 проводов.
(2) Управляющее напряжение: 110 В
(3) Рабочее напряжение: 24 В
(4) давление сжатого воздуха: 0,5 ~ 0,7 МПа
(5) температура мастерской: -5 ~ 40oC
(6) Влажность в мастерской: ≤90% Без конденсации.

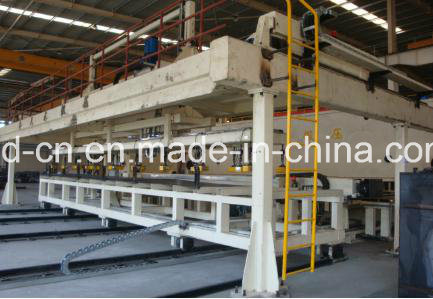

Линия для производства гильотинных ножниц с ЧПУ (ZS-QD11K-20 × 12000)

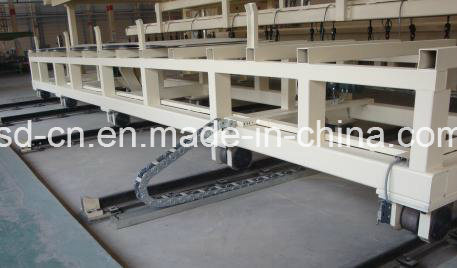

Линия для производства гильотинных ножниц с ЧПУ (ZS-QD11K-20 × 12000)

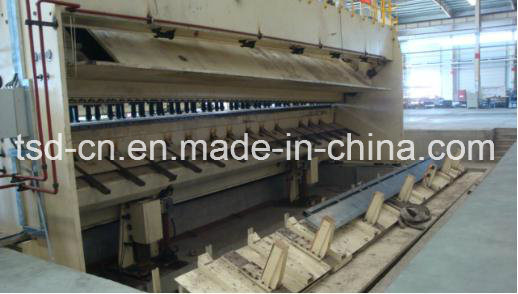

Линия для производства гильотинных ножниц с ЧПУ (ZS-QD11K-20 × 12000)
Линия для производства гильотинных ножниц с ЧПУ (ZS-QD11K-20 × 12000)
Линия для производства гильотинных ножниц с ЧПУ (ZS-QD11K-20 × 12000)

Основной состав машины, структура, функции и технические данные
Машина имя Данные Заметка

Размер рабочего стола Максимальный размер плиты 12000ммХ2500ммХ20мм
Тележка для подготовки вспомогательных листов Вес 15000Kg

Управляемый и контроль Редуктор с приводом от двигателя, управление датчиком
Электромагнитный патрон загрузочный станок Максимальный вес 3768Kg
Электромагнитный патрон 30 штук, всасывание 2KN / штук
Управляемый и контроль Редуктор с приводом от двигателя, управление датчиком, зубчатая передача с зубчатой ​​передачей

Лифт ведомый, контроль Редуктор с приводом от двигателя, управление датчиком, цепная передача
Передняя система кормления Зажимная модель Гидравлический зажим: 3 шт. это может сбываться при подаче тарелки параллельно и скашивании
Подача управляемая, контроль Сервомотор и планетарный редуктор с полным управлением Три зажима индивидуального контроля
Передача, руководство Высокоточная зубчатая и реечная передача, шариковый винт и линейная направляющая
Минимальный запас кормления 120мм
Механизм оборота на конце пластины Управляемые типы Привод с цилиндром, шестерня Pressure16MPa
Размер плиты оборота длина: 2000-12000 мм, ширина: ≤500 мм,
Главный ножницы Максимальная толщина резки 20 σb≤450 МПа
16мм Q345
Максимальная ширина резки 12000mm
Макс режущая сила 1300KN
Ножницы ангела 0,5 ° ~ 2,5 ° Автоматическая настройка
Инсульт 4 ~ 10times / мин Полный ход
Высота рабочего стола 700мм
Главный мотор 55KWX2
Главный насос 125мл / RX2
Рабочее давление гидравлической системы 23Mpa
Емкость масляного бака 6000L
Устройство поддержки заднего листа Лифт, модель оборота Цилиндрический привод, давление 16 МПа
Максимальный размер пластины поддержки 12000mmX1000X20mm
Тележка для штабелирования и разгрузки Максимальный размер продукции 12000mmX650X20mm
Емкость вес 12000Kg
передний и задний привод, управление Редуктор с приводом от двигателя, управление датчиком
станция с ломом, продуктами и выгрузкой
Гидравлическая система
с одной главной гидравлической системой, одной вспомогательной гидравлической системой, независимая работа
Электрическая система
с пробегом мконтроль, автоматическая сигнализация сбоя системы, функция диагностики в режиме онлайн

Список поставки машины
нет имя Спецификация Количество Заметка
1 Машина главного сдвига 20 × 12000 один комплект
2 Тележка для подготовки вспомогательных листов
один комплект
3 Электромагнитный патрон загрузочный станок
один комплект
4 Передняя система кормления
один комплект
5 Механизм оборота на конце пластины
один комплект
6 Устройство поддержки заднего листа
один комплект
7 Тележка для штабелирования и разгрузки
один комплект
8 Гидравлическая система
один комплект включая и вспомогательные гидравлические системынг май
9 Электрическая система и система ЧПУ
один комплект
10 Шкаф управления
один комплект
11 Панель управления
один сеt
12 Защитная защита
один комплект в том числе защитные двери, лестница и знак и т. д.
13 Инструменты для ремонта машин
один комплект
14 Упаковка машины и транспортировка
/ продавец
15 Сборка и тестирование машины
/ продавец
16 Повышение квалификации

Пожизненный технический сервис.
17 Ручной станок



Основные части машины марки и оригинал
нет имя Марка и оригинал
1 насос VOITH
2 Основные гидравлические части Beijing Huade, совместное предприятие Rexroth.
3 Уплотнительное кольцо NOK, Япония
6 Основные электрические части SCHNEIDER
7 PLC SIEMENS
8 Серводвигатель YASKAWA, Япония
9 Шарики винтовые ХИВИН, Тайвань
10 Линейный гид ХИВИН, Тайвань
11 Шестерня и рейка YYC, Тайвань
12 редуктор Redsun, Китай
13 Электромагнитный патрон Китай
14 Планетарная передача FASTON, Тайвань

Упаковка: Покрытие антикоррозионным маслом на рабочей поверхности, слоем полиэтиленовой пленки для всей машины. Упаковано в контейнер

Послепродажное обслуживание:
1. Продавец прошел сертификацию системы качества ISO9001 с 1997 года и всегда строго соблюдает это качество.
Система управления в нашей компании и на наших продуктах.
Вся продукция до начала производства была строго проверена и соответствует техническому соглашению и
стандарт.
2. Гарантийный срок составляет один год с даты выдачи B / L или даты окончательной приемки тяжелой техники. Дольше гарантия
может быть приобретен пользователем.
3. Ввод в эксплуатацию: для тяжелой техники продавец отправляет техников (электрические, гидравлические и механические)
руководство по установке, тестированию и обучению операторов от 7 до 45 дней после машины
достигает фабрики пользователя. Но авиабилеты туда и обратно, местное проживание и пособие
(100 долларов США на человека в день) в стране пользователя будет обременена покупателем. Вышеуказанные расходы не будут
включены в предложение. Это пункты будут показаны в договоре.
3. Для среднего и мелкого стандартного оборудования им легко управлять в соответствии с инструкцией по эксплуатации. Пользователь
Сначала предложили внимательно прочитать руководство по эксплуатации, затем запустить машину. Любые неясные вопросы, пожалуйста, почувствуйте
свободно связаться с продавцом.
Если Пользователь настаивает на предоставлении технического обслуживания на заводе-изготовителе, пожалуйста, обратитесь к пунктам 2 послепродажного обслуживания.
служба.
4. Все товары Продавца могут быть отслежены по заводскому номеру. Запасные части могут поставляться так же, как бывшие,
что полезно для особых требований к дизайну клиентов.
5. Расходные материалы могут быть бесплатно доставлены клиенту в течение одного года с даты поставки, а также
услуги долгосрочного технического консультанта доступны.
6. Распространенная ошибка может быть решена с помощью электронной почты, телефона и видеосвязи на расстоянии. Пользователь должен предоставить полный
описание неисправности, четкие картинки и видео, если это возможно.
Как только возникла серьезная проблема с качеством из-за производственной причины Продавца в течение одного года с
B / L дата или дата окончательной приемки тяжелой техники. Продавец отправит их технику для ремонта.
7. После годичной гарантии Продавец предоставит бесплатную техническую консультацию и запасные части и техник.
сервис по самой низкой цене.
