Ножницы, используемые для резки нижней балки грузовика длиной 12 м

Количество:
  • ZS-QD11K-20 × 12000
  • вертикальный
  • 20мм
  • 12000mm
  • Магнитный зажимной патрон
  • Поддерживающий лист
  • ТСД
  • контейнером
  • ZS-QD11K-20 × 12000
  • Китай
  • 8462399000

Обрабатывающий центр с ЧПУ
модельZS-QD11K-20 × 12000

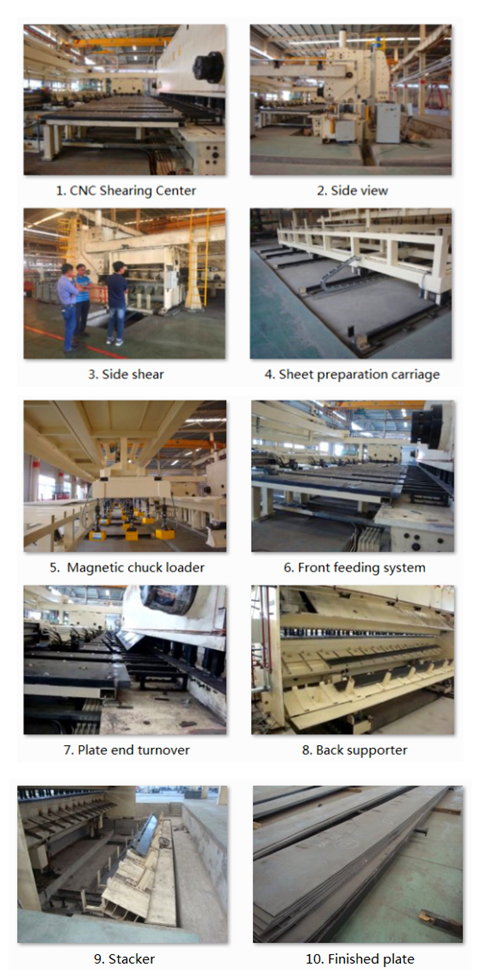

Основные части и выступления:
1. Лист подготовки каретки
- Управление двигателем, преобразователем частоты и системой ЧПУ

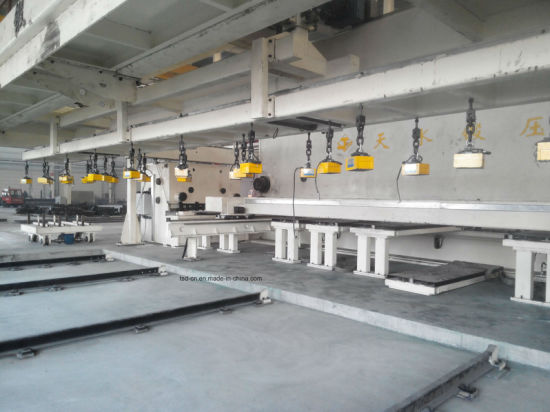

2. Электромагнитный механизм загрузки патрона
- автоподача с помощью электромагнитного патрона
3. Передняя система кормления
- С гидравлическими фиксаторами, приводимыми в действие серводвигателем, шариковым винтом, линейной направляющей и системой ЧПУ для обеспечения точного позиционирования
- Зажимы из трех блоков (X1, X2, X3) могут соответствовать требованиям к листам длиной 2000-12000 мм. Каждый фиксатор контролируется отдельно.
- Имеется наклонная резка
- Плавающий фиксатор, чтобы избежать отклонения изгиба пластины
- Установка боковых стопорных колонн для позиционирования пластины в продольном направлении
4. Механизм оборота конца плиты
- Ножницы для обрезки пластин с помощью механизма оборота конца пластины для обеспечения макс. использование плиты
- Длина оборота 2000 --- 12000 мм, ширина менее 500 мм
5. Главный ножницы
- Гидравлические гильотинные ножницы
- Структура поддержки зажима направляющего рельса на три точки
- лезвие Cr12MoV
6. Задний сторонник
- приемная пластина нарезать и утилизировать
- Гашение
- оборот
7. Задняя укладка и разгрузка каретки
8. Встроенный блок гидравлических клапанов
9. Электрическая система
- Технология управления шиной с реальным мониторингом работы, автоматическим оповещением о сбое и функцией онлайн-диагностики

Ножницы, используемые для резки нижней балки грузовика длиной 12 м

Спецификация и материал режущей пластины:
Размер пластины материала плунжера и технические требования
имя Техническое требование
Толщина плиты 2~20мм
Прочность на растяжение пластины ≤450MPa
B Ширина плиты 600mm≤B≤2500mm
L Длина плиты 2000mm≤L≤12000mm
Глубина плиты развала ≤20mm
Состояние поставки плиты зачистка
После резки размер пластины и точность
Данные требование
Отклонение ширины резки ± 1 мм
Ширина резки остается ≥120mm
Длина резки 2000mm≤L≤12000mm
Резка прямолинейность 0.25мм / 1m,


Технические характеристики
Толщина (мм) 20
Длина (мм) 12000
Угол сдвига (°) 0,5-2,5
Штрихи (п / мин) 4--10
Высота от стола до пола (мм) 700
Мощность мотора (кВт) 55кВт * 2
Рабочее давление гидросистемы (МПа) 23

Основная конфигурация:
Основные электрические компоненты - Schneider
Преобразователь частоты, серводвигатель - YASKAWA, Япония
Система ЧПУ - Siemens
Выключатель хода - Omron
Масляный насос - NACHI, Япония
Гидравлические клапаны - Huade, Пекин
Шариковый винт - Hiwin, Тайвань

Посвери поставка -380 Вольт / 3 фазы / 50 Гц

Параметры
- боковой сдвиг

Упаковка: Покрытие антикоррозионным маслом на рабочей поверхности, слоем полиэтиленовой пленки для всей машины. Упаковано в контейнер и железные чемоданы

Послепродажное обслуживание:
1. Продавец прошел сертификацию системы качества ISO9001 с 1997 года и всегда строго соблюдает это качество.
Система управления в нашей компании и на наших продуктах.
Вся продукция до начала производства была строго проверена и соответствует техническому соглашению и
стандарт.
2. Гарантийный срок составляет один год с даты выдачи B / L или даты окончательной приемки тяжелой техники. Дольше гарантия
может быть приобретен пользователем.
3. Ввод в эксплуатацию: для тяжелой техники продавец отправляет техников (электрические, гидравлические и механические)
руководство по установке, тестированию и обучению операторов от 7 до 45 дней после машины
достигает фабрики пользователя. Но авиабилеты туда и обратно, местное проживание и пособие
(100 долларов США на человека в день) в стране пользователя будет обременена покупателем. Вышеуказанные расходы не будут
включены в предложение. Это пункты будут показаны в договоре.
3. Для среднего и мелкого стандартного оборудования им легко управлять в соответствии с инструкцией по эксплуатации. Пользователь
Сначала предложили внимательно прочитать руководство по эксплуатации, затем запустить машину. Любые неясные вопросы, пожалуйста, почувствуйте
свободно связаться с продавцом.
Если Пользователь настаивает на предоставлении технического обслуживания на заводе-изготовителе, пожалуйста, обратитесь к пунктам 2 послепродажного обслуживания.
служба.
4. Все товары Продавца могут быть отслежены по заводскому номеру. Запасные части могут поставляться так же, как бывшие,
что полезно для особых требований к дизайну клиентов.
5. Расходные материалы могут быть бесплатно доставлены клиенту в течение одного года с даты поставки, а также
услуги долгосрочного технического консультанта доступны.
6. Распространенная ошибка может быть решена с помощью электронной почты, телефона и видеосвязи на расстоянии. Пользователь должен предоставить полный
описание неисправности, четкие картинки и видео, если это возможно.
Как только возникла серьезная проблема с качеством из-за производственной причины Продавца в течение одного года с
B / L дата или дата окончательной приемки тяжелой техники. Продавец отправит их технику для ремонта.
7. После годичной гарантии Продавец предоставит бесплатную техническую консультацию и запасные части и техник.
сервис по самой низкой цене.
