Правильный станок для углового железа (W50-10)

Количество:
  • W50-10

  • TSD

  • W50-10

  • 18 месяцев

  • Non-Customized

  • новый

  • ∠100 × 100 × 10

  • 9 рулонов

  • 15 м / мин

  • 1/1000

  • L2 / 720b (L = длина хорды кривизны)

  • 90b

  • 16 кВт

  • 7500 кг

  • ТСД, ЧН

  • Упаковано в контейнер

  • W50-10

  • Ганьсу, Китай

  • 8462291000

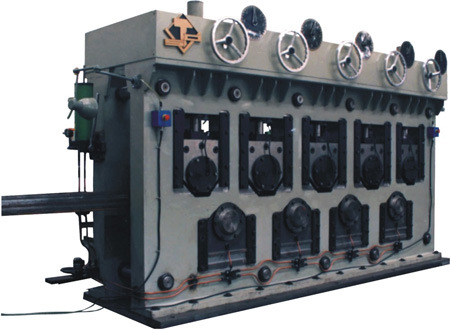

Угловая машина для выпрямления железа
модель W50-10
Правильный станок для углового железа (W50-10)



Режим работы машины:Угловая сталь входит в середину правильных роликов вращением правильного ролика и зажимного устройства.
Изгибающие части угловой стали вызывают деформацию и выпрямляются назад и вперед путем изменения ее кривизны, когда угловая сталь проходит через эти ролики.
Прижатие значения верхнего ролика к угловой стали напрямую влияет на точность выпрямления и время угловой стали.

Функции:
Портальный тип конструкции с высокой жесткостью и прочностью
Многовалковое холодное выпрямление
Встроенные 4 активных ролика и 5 роликов холостого хода с помощью двух взаимосвязанных посадочных мест
Правильный валок может перемещаться вместе с нижним роликом, чтобы предотвратить деформацию и скручивание угловой стали.
4 активных ролика и 5 групп холостых роликов представляют собой цельную конструкцию, состоящую из двух взаимосвязанных посадочных мест подшипников, которые можно вынимать из отверстий посадочных мест подшипников рамы машины.
Рекомендации по прессованию с 10 комплектами червячных и червячных передач, а также пар винтов и шнеков.
Два подшипниковых гнезда каждого ролика и прижимное устройство объединены, который управляется ручным колесом, и значение прижима отображается циферблатом.
В активном ролике используется редукторный двигатель с коническим колесом, который приводится в движение непосредственно зубчатой ​​муфтой с большой силой кручения и высокой эффективностью.
Активный ролик может быть дюймовым.
Активный ролик может работать как непрерывно, так и при загрузке, так что движение вперед и назад и регулировка ролика могут выполняться в соответствии с реальной ситуацией.
Смазка на обеих сторонах подшипника для активных и холостых роликов выполняется с помощью ручного смазочного насоса регулярно.

Основные технические характеристики

модель
параметр

имя

W50-10

W50-16

W50-20
Диапазон выпрямленного угла стали (мм) ∠100 × 100 × 10
~ ∠40 × 40 × 4
∠160 × 160 × 16
~ ∠70 × 70 × 7
∠200 × 200 × 20
~ ∠80 × 80 × 8
Общая сила выпрямления (кН) 1400 2800 5590
Количество роликов 9 9 9
Диаметр ролика (мм) Φ340 Φ420 Φ530
Структурный тип консольный тип портальный тип портальный тип
Тип вождения вождение соответственно вождение соответственно вождение соответственно
Общая мощность (кВт) 16 44 74
Скорость выпрямления (м / мин) 15 20 15
Точность выпрямления 1 / 1000L 1 / 1000L 1 / 1000L
Метод печати руководство руководство руководство
Габаритные размеры (Д × Ш × В) (мм) 2240 × 1818 × 2060 3440 × 2158 × 1750 3800 × 2460 × 2800
Вес (кг) 7500 15000 32000


Послепродажное обслуживание:
1. Продавец прошел сертификацию системы качества ISO9001 с 1997 года и всегда строго соблюдает это качество.
Система управления в нашей компании и на наших продуктах.
Вся продукция до начала производства была строго проверена и соответствует техническому соглашению и
стандарт.
2. Гарантийный срок составляет один год с даты выдачи B / L или даты окончательной приемки тяжелой техники. Дольше гарантия
может быть приобретен пользователем.
3. Ввод в эксплуатацию: для тяжелой техники продавец отправляет техников (электрические, гидравлические и механические)
руководство по установке, тестированию и обучению операторов от 7 до 45 дней после машины
достигает фабрики пользователя. Но авиабилеты туда и обратно, местное проживание и пособие
(100 долларов США на человека в день) в стране пользователя будет обременена покупателем. Вышеуказанные расходы не будут
включены в предложение. Это пункты будут показаны в договоре.
3. Для среднего и мелкого стандартного оборудования им легко управлять в соответствии с инструкцией по эксплуатации. Пользователь
Сначала предложили внимательно прочитать руководство по эксплуатации, затем запустить машину. Любые неясные вопросы, пожалуйста, почувствуйте
свободно связаться с продавцом.
Если Пользователь настаивает на предоставлении технического обслуживания на заводе-изготовителе, пожалуйста, обратитесь к пунктам 2 послепродажного обслуживания.
служба.
4. Все товары Продавца могут быть отслежены по заводскому номеру. Запасные части могут быть поставлены так же, как
бывший, что полезно для особых требований к дизайну клиентов.
5. Расходные материалы могут быть бесплатно доставлены клиенту в течение одного года с даты поставки, а также
услуги долгосрочного технического консультанта доступны.
6. Распространенная ошибка может быть решена с помощью электронной почты, телефона и видеосвязи на расстоянии. Пользователь должен предоставить
полное описание неисправностей, четкие картинки и видео, если это возможно.
Как только возникла серьезная проблема с качеством из-за производственной причины Продавца в течение одного года с
B / L дата или дата окончательной приемки тяжелой техники. Продавец отправит их технику для ремонта.
7. После годичной гарантии Продавец предоставит бесплатную техническую консультацию и запасные части и техник.
сервис по самой низкой цене.
