| Количество: | |
|---|---|
TDW98Y-1250/1422 * 12200
TSD

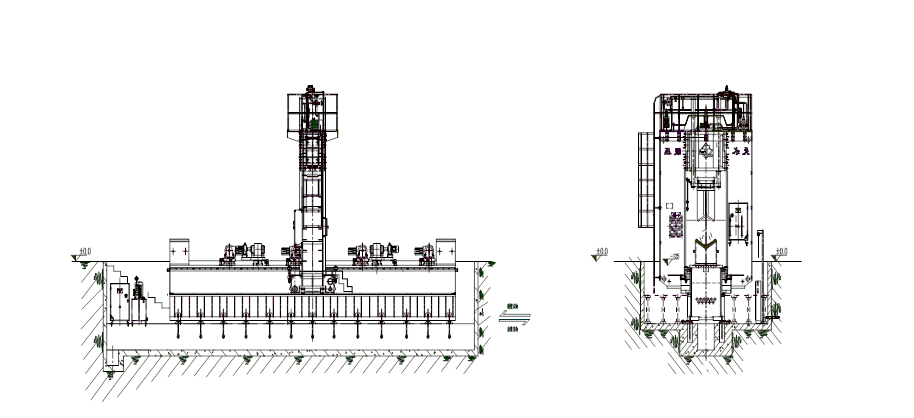

Пресс для правки труб
модель TDW98Y-1250/1422 * 12200
Функции:
Портальный движущийся выпрямляющий станок.
Основные части состоят из длинного рабочего стола фиксированного типа, подвижной рамы портального типа, верхней матрицы, подвижной V-образной опоры, гидравлической системы и электрической системы.
1. Две группы V-образных нижних штампов переменного положения на рабочем столе для механической регулировки влево или вправо. 2 группы подъемных вращающихся роликов и 3 группы подъемных транспортирующих роликов в середине рабочего стола.
2. Главный напор оборудован на портале. Напорная головка может выпрямлять всю заготовку прутка с углом поворота 360 °, так что прижимная планка соответствует его требованиям.
3. Основная гидравлическая система расположена в верхней части рамы машины, чтобы управлять нажатием основного давления головки. Вспомогательная гидравлическая система расположена сбоку от рабочего стола и управляет вращением и подъемом транспортировочного ролика, чтобы соответствовать требованиям поворота на 360 ° и перемещения левого и правого бруса.
4. Эта машина имеет функцию толчкового, холостого и удерживающего давления, которая может соответствовать требованиям правки заготовки.
5. Вращающийся ролик правильного станка поднимается, чтобы удерживать и повернуть заготовку в положение, в котором высшая точка правки направлена в положение 12 часов. В то же время все 4 группы транспортирующих роликов поднимаются на определенную высоту под вращающимся роликом.
6. Вращающийся ролик правильной машины падает, чтобы перенести заготовку на транспортировочный ролик. Транспортировочный ролик вращается, чтобы нести часть покрытия, выпрямляя высокую точку между 2 V-образными нижними штампами. При падении конвейерного ролика заготовка укладывается на 2 V-образных нижних штампа.
7. Переместите портал так, чтобы прижимная головка направила выпрямление высокой точки заготовки. Тогда портал будет закрыт. Главный цилиндр правильной машины потяните верхнюю головку вниз, чтобы выпрямить заготовку. Заготовка шаг за шагом выпрямляется, пока не будет соответствовать требованиям.
8. Главный цилиндр правильной машины возвращает вытянутую верхнюю головку.
9. Процесс повторяется до тех пор, пока общая длина заготовки не выровняется примерно на 360 °.
10. Изучить линейность заготовки, увидев или установив линию. Если линейность превышает стандарты, заготовка снова выпрямится, пока не будет соответствовать требованиям.
11. После выпрямления вращающийся ролик правильной машины поднимется, чтобы удержать заготовку. В то же время все 5 групп транспортирующего ролика поднимаются на определенную высоту под вращающимся роликом.
12. Вращающийся ролик правильной машины опускается, чтобы положить заготовку на транспортировочный ролик.
Основные данные производительности
| Вещь | Характеристики |
| Номинальное давление | 12500 кН |
| Диапазон диаметров | φ508 ~ φ1422 мм |
| Длина стальной трубы | 8 ~ 12,2 м |
| Толщина стенки стальной трубы | X70≤32 |
| Продольный диапазон перемещения подвижной рамы | 9500 |
| Расстояние между нижней поверхностью поршня и рабочей поверхностью | 2700 мм |
| Максимум. удары опускания напора | 900 |
| Быстрая скорость понижения давления | 60 мм / с |
| Скорость замедления напора | 5 мм / с |
| Нажмите скорость давления головки | 1,3 ~ 2,6 мм / с |
| Возврат скорость давления головки | 45 мм / с |
| Мощность главного мотора | 30 кВт |
| Мощность вспомогательной гидравлической системы | 11 кВт |
| Мощность двигателя подвижного луча | 2 × 1,5 кВт |
| Мощность двигателя валков | 4 × 3 кВт |
| Выходная скорость рулона редуктора | 26 об / мин |
| Мощность мотора поворотного ролика | 2 × 1,5 кВт |
| Извлеченный редуктор | 7,1 об / мин |
| Максимум. давление в системе | 27 МПа |
Общий вес машины: 150000 кг
Размеры: около 15750 × 5500 × 7900 мм
Общая мощность: 59 кВт
Послепродажное обслуживание:
1. Продавец прошел сертификацию системы качества ISO9001 с 1997 года и всегда строго соблюдает это качество.
Система управления в нашей компании и на наших продуктах.
Вся продукция до начала производства была строго проверена и соответствует техническому соглашению и
стандарт.
2. Гарантийный срок составляет один год с даты выдачи B / L или даты окончательной приемки тяжелой техники. Дольше гарантия
может быть приобретен пользователем.
3. Ввод в эксплуатацию: для тяжелой техники продавец отправляет техников (электрические, гидравлические и механические)
руководство по установке, тестированию и обучению операторов от 7 до 45 дней после машины
достигает фабрики пользователя. Но авиабилеты туда и обратно, местное проживание и пособие
(100 долларов США на человека в день) в стране пользователя будет обременена покупателем. Вышеуказанные расходы не будут
включены в предложение. Это пункты будут показаны в договоре.
3. Для среднего и мелкого стандартного оборудования им легко управлять в соответствии с инструкцией по эксплуатации. Пользователь
Сначала предложили внимательно прочитать руководство по эксплуатации, затем запустить машину. Любые неясные вопросы, пожалуйста, почувствуйте
свободно связаться с продавцом.
Если Пользователь настаивает на предоставлении технического обслуживания на заводе-изготовителе, пожалуйста, обратитесь к пунктам 2 послепродажного обслуживания.
служба.
4. Все товары Продавца могут быть отслежены по заводскому номеру. Запасные части могут поставляться так же, как бывшие,
что полезно для особых требований к дизайну клиентов.
5. Расходные материалы могут быть бесплатно доставлены клиенту в течение одного года с даты поставки, а также
услуги долгосрочного технического консультанта доступны.
6. Распространенная ошибка может быть решена с помощью электронной почты, телефона и видеосвязи на расстоянии. Пользователь должен предоставить полный
описание неисправности, четкие картинки и видео, если это возможно.
Как только возникла серьезная проблема с качеством из-за производственной причины Продавца в течение одного года с
B / L дата или дата окончательной приемки тяжелой техники. Продавец отправит их технику для ремонта.
7. После годичной гарантии Продавец предоставит бесплатную техническую консультацию и запасные части и техник.
сервис по самой низкой цене.
