W10D-2,5 * 200
TSD
W10D-2,5 × 200
2,5 мм
50--200 мм
70--150 мм
Ручной / автоматический в качестве альтернативы
ТСД
контейнером со слоем мягкой пленки
W10D-2.5x200
Китай
8462299000

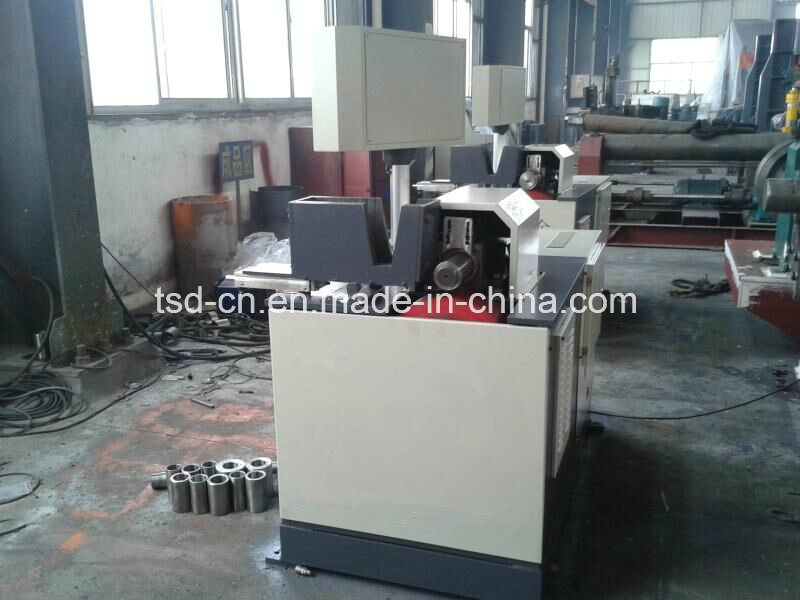

Роллинг машина используется для катания небольшой корпус двигателя
модель W10D-2.5 × 200
Основные технические данные
Длина прокатки заготовки | 50 ~ 200 мм |
Толщина прокатки | 2,5 мм |
Диаметр прокатки | Φ70 ~ Φ150mm |
Марка стали сырья | Q235 (А3) |
Предел выхода сырья | 245 МПа |
Источник питания | 415 В / 3 фазы / 50 Гц |
Гидравлическая мощность | 0,75 кВт |
давление | 0 ~ 10МПа |
Режим прокатки | Ручной / автоматический в качестве альтернативы |
Автоматизация: | Автоматическая загрузка, прокатка и разгрузка |
Эффективность работы | 4 ~ 5 штук / мин. Приблизительно 7500 штук / 24 часа |
Рабочая высота машины | 800мм |
Температура окружающей среды | 0ºC ~ 45ºC |
Производительность машины
Машина с автоматическим загрузочным устройством. Контейнер для хранения с полной загрузкой может непрерывно работать на быстрый рулон.
Боковое смещение после прокатки находится в пределах±0.5мм
Нет трещин и дефектов после прокатки
Масляный бак расположен сзади машины или внутри машины. Каждое давление гидравлического цилиндра, приводимое в действие масляным цилиндром, можно регулировать отдельно с помощью защиты от давления.
24-битный ПЛК электрической системы с хорошей совместимостью
Полностью закрытый электрический шкаф с классом защиты IP54
Основное оборудование
имя | содержание | ||
пеленг | Тип | двухрядный самоустанавливающийся подшипник | |
производитель | Лоян/Wanfangdian, Китай | ||
Работает ролик | материал | 45 #(роликовый)/ 45 #ПУ с покрытием Bayer AG, Германия | |
твердость | HB220-260(Ролик и оснастка) | ||
производитель | Huaxiang специальная сталь | ||
Подвал и Боковая рама машины | Марка стали | Q235A | |
Технологический процесс | Wизогнутая конструкция для снятия напряжения, обработка на станках с ЧПУ | ||
производитель | ТСД | ||
коробка передач | Тип | Коробка передач серии K | |
производитель | Yuqiu, Китай | ||
Основные электрические компоненты | Сименс | ||
двигатель | Yuqiu, Китай | ||
Гидравлический система | Hyd. насос | Тип | Шестеренчатый насос |
производитель | Хэфэй Чанюань, Китай | ||
клапан | производитель | Yuken | |
Основной OИллинойс цилиндр | Корпус цилиндра и шток поршня | Ковка деталей,HRC48-50 | |
производитель | Oupu / Kuntai, Китай | ||
Уплотнительное кольцо | Yxсерии | ||
производитель | ДЗ, Тайвань | ||
Система ЧПУ | Экран монитора | Touchwin, Канада | |
PLC | Omron, Япония | ||
датчик | Keruite, Китай |
Объем поставки
1. Основной корпус1устанавливать
2.Загрузочное устройство(автоматический)1кусок
3.оправка(механическая обработка) 1 кусок
материал | Sтолщина хита | Sширина хита | Rдиаметр оллинга |
Q235(A3) | 2,5 мм | 94.8mm | 71.2mm |
4.Прокатное устройство1кусок
5.Разгрузочное устройство (автоматическое)1кусок
6.Система контроля1кусок
7.Гидравлическая система1кусок
8.Шкаф для инструментов1кусок
9.Руководство по эксплуатации 1книга
10. Авто толкатель 1 шт.
11. Закрытый инструмент и приспособление 1 комплект
Послепродажное обслуживание:
1. Продавец прошел сертификацию системы качества ISO9001 с 1997 года и всегда строго соблюдает это качество.
Система управления в нашей компании и на наших продуктах.
Вся продукция до начала производства была строго проверена и соответствует техническому соглашению и
стандарт.
2. Гарантийный срок составляет один год с даты выдачи B / L или даты окончательной приемки тяжелой техники. Дольше гарантия
может быть приобретен пользователем.
3. Ввод в эксплуатацию: для тяжелой техники продавец отправляет техников (электрические, гидравлические и механические)
руководство по установке, тестированию и обучению операторов от 7 до 45 дней после машины
достигает фабрики пользователя. Но авиабилеты туда и обратно, местное проживание и пособие
(100 долларов США на человека в день) в стране пользователя будет обременена покупателем. Вышеуказанные расходы не будут
включены в предложение. Это пункты будут показаны в договоре.
3. Для среднего и мелкого стандартного оборудования им легко управлять в соответствии с инструкцией по эксплуатации. Пользователь
Сначала предложили внимательно прочитать руководство по эксплуатации, затем запустить машину. Любые неясные вопросы, пожалуйста, почувствуйте
свободно связаться с продавцом.
Если Пользователь настаивает на предоставлении технического обслуживания на заводе-изготовителе, пожалуйста, обратитесь к пунктам 2 послепродажного обслуживания.
служба.
4. Все товары Продавца могут быть отслежены по заводскому номеру. Запасные части могут быть поставлены так же, как
бывший, что полезно для особых требований к дизайну клиентов.
5. Расходные материалы могут быть бесплатно доставлены клиенту в течение одного года с даты поставки, а также
услуги долгосрочного технического консультанта доступны.
6. Распространенная ошибка может быть решена с помощью электронной почты, телефона и видеосвязи на расстоянии. Пользователь должен предоставить
полное описание неисправностей, четкие картинки и видео, если это возможно.
Как только возникла серьезная проблема с качеством из-за производственной причины Продавца в течение одного года с
B / L дата или дата окончательной приемки тяжелой техники. Продавец отправит их технику для ремонта.
7. После годичной гарантии Продавец предоставит бесплатную техническую консультацию и запасные части и техник.
сервис по самой низкой цене.
