| Количество: | |
|---|---|
24
TSD

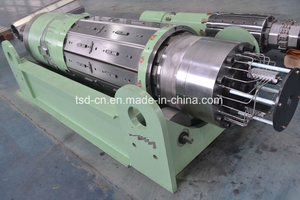

Список поставок и предложение 24 \"расширяющейся головки
Номер чертежа: MTP-UOE-31-F09 / 03
| имя | Количество | материал |
| Передний фланец опорного кольца | 1 | 42CrMo |
| опорное кольцо | 1 | 42CrMo |
| Защитная пластина распределителя | 1 | Q235 |
| Сторонник защитной пластины распределителя | 4 | Q235 |
| Фланец гайки переднего конца | 1 | Q345C |
| Сторонник дистрибьютора | 2 | Q235 |
| Выравнивающий штифт малого фланца, предотвращающего вращение | 1 | Т10а |
| Гайка переднего конца | 1 | 30CrNiMo8 |
| Малая тяга расширяющейся головки | 1 | 30CrNiMo8 |
| Длинный ключ клиновой ключ | 36 | 45 # |
| Короткий ключ клинового ключа | 12 | 45 # |
| Клиновой блок | 12 | 42CrMo |
| Защитная крышка переднего конца конуса | 1 | Q235 |
| Направляющее кольцо клина | 1 | 42CrMo |
| Длинный ключ T | 12 | AMPCO18 |
| Посредническое кольцо медная втулка | 1 | ZCuZn24Al16Fe4Mn3 |
| Передняя пылезащитного кольца опорного кольца медного куста | 1 | полиуретан |
| Назад пыленепроницаемый кольцо опорного кольца медного куста | 1 | полиуретан |
| Зафиксируйте защелку конуса малой головки | 1 | Q235B |
| Блокировка защелки конуса с большой головкой | 1 | Q235B |
| Купер скользящая пластина | 12 | AMPCO18 |
| II поток | 1 | 96601, EH24.026 |
| Квадратный клин малого конца скользящего блока | 8 | AMPCO18 |
| T клинового малого конца скользящего блока | 4 | AMPCO18 |
| Скользящее тело короткой клавиши Т | 12 | AMPCO18 |
| Подушка короткого ключа Т | 12 | 45 |
| Ключ медной скользящей пластины | 48 | 45 # |
| Я нить | 1 | 96601, EH24.002 |
| шишка | 1 | Антифрикционный сплав ковкого чугуна |
| Пылесос для конуса | 12 | PUR |
| Смазочный распределитель расширяющейся головки | 4 | Вернера, Германия |
| Несущий валок | 1 | / |
| Крепеж (стандартный крепеж, смазочный разъем) | 1 | FABORY / Паркер |
Параметры:
Вариант № 1: Установка инструмента 24 \"расширяющейся головки
| имя | материал | Количество |
| Установка инструментов 24 \"расширяющейся головки | Q235 | 1 |
Вариант № 2: оснастка 24 \"расширяющейся головки
| имя | материал | Q'ty | СИФ ДАММАН | замечания |
| 24 \"× 513 мм длина | D2 (1.2379) | 12 шт | В нем один слот | |
| 24 \"× 787 мм длина | D2 (1.2379) | 12 шт | В нем один слот |
Предлагаемые запчасти:
| имя | Q'ty | материал |
| Длинный ключ T | 12 | AMPCO18 |
| Медная втулка посреднического кольца | 1 | ZCuZn24Al16Fe4Mn3 |
| Передняя пылезащитного кольца опорного кольца медного куста | 1 | полиуретан |
| Назад пыленепроницаемый кольцо опорного кольца медного куста | 1 | полиуретан |
| Медная скользящая пластина | 12 | AMPCO18 |
| Пылесос для конуса | 12 | PUR |
| Смазочный распределитель расширяющейся головки | 4 | Вернера, Германия |
| Крепеж (стандартный крепеж, смазочный разъем) | 1 | FABORY / Паркер |
