15-я Китайская международная выставка станков и инструментов

Число Просмотр:0     Автор:редактор сайта     Опубликовать Время: 2020-02-19      Происхождение:Работает

15-я Китайская международная выставка станков и инструментов


15-я Китайская международная выставка станков и инструментов (www.cimes.net.cn) будет проходить в Новом международном выставочном центре, Пекин, Китай, в период с 18 по 22 мая 2020 года.

TSD покажет один комплект гибочного пресса с ЧПУ серво насоса WS67K-100/3200 с роботом.

Добро пожаловать, вы посетите нас.

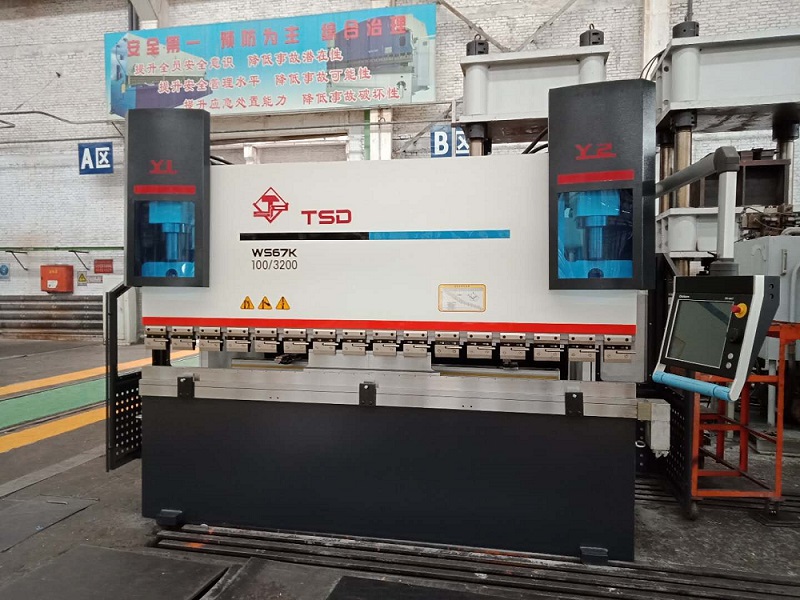

WS67K-100/3200 Сервопресс с ЧПУ гибочный пресс


微 信 图片 _20190408163838


Характеристики

Управляется сервоприводом с энергосбережением и высокой точностью

Высокая эффективность и экономия энергии более 30-50% по сравнению с традиционным гибочным прессом

Сервомотор управляет двухсторонним количественным масляным насосомс высшимточность синхронного управления

Механическая коронка на столе с лучшей точностью изготовления заготовки

2 оси из алюминиевого сплава с высокой точностью

Тарана с подвижным направляющим рельсом характеризуется небольшой влажностью и быстрым откликом.

Полностью автоматический робот доступен

Плавная работа, гибкое управление, отсутствие заклинивания, утечки масла и ненормального шума.

Красивый внешний вид, проектирование инноваций и простота в эксплуатации


Основные технические данные

имя

Значение

Единица измерения

Номинальное давление

1000

кН

Длина рабочего стола

3200

мм

Расстояние между стойками

2700

мм

Глубина горла

400

мм

Макс. Высота открытия

470

мм

Инсульт

200

мм

Скорость приближения

150

мм / с

Рабочая скорость

12

мм / с

Скорость возврата

150

мм / с

Мощность главного мотора

2 × 3

кВт

Система ЧПУ

DA66T


Количество осей

Y1, Y2, X, R, V

ось

Емкость масляного бака

128

l

Номинальное давление

28

Мпа

Точность позиционирования поршня (ось Y1, Y2)

± 0,02

Точность позиционирования оперативной памяти (ось Y1, Y2)

0.01

Точность позиционирования заднего датчика (ось X)

± 0,05

Точность позиционирования заднего датчика (ось X)

0.03

Точность позиционирования заднего датчика (ось R)

± 0,10

Точность позиционирования заднего датчика (ось R)

0.05

Общий размер (Д × Ш × В)

3800 × 1685 × 2760

Вес

8200

кг



ER80 робот


照片 355


Основные технические данные

модель

ER80

Тип

Многоосный

Свобода передвижения

6



Максимальная скорость


Ось J1

110 ° / сек

Ось J2

105 ° / сек

Ось J3

130 ° / сек

Ось J4

215 ° / сек

Ось J5

160 ° / сек

Ось J6

205 ° / сек


Рабочий диапазон

Ось J1

± 180 °

Ось J2

-67 ° ~ + 150 °

Ось J3

-190 ° ~ + 66 °

Ось J4

± 170 °


Ось J5

± 130 °


Ось J6

± 360 °

Максимальный рабочий радиус

2565mm

Вес робота

740 кг

Max.loading

80 кг

Точность позиционирования

± 0,2мм

Степень защиты

IP65

двигатель

11.5kW




Качество во-первых, клиент во-первых

Центр исследований и разработок TSD был удостоен звания Национального центра исследований и разработок. Мы рады получить ваш запрос, и мы вернемся к нему как можно скорее.
