| Количество: | |
|---|---|
RGEK1250 * 4000
TSD
RGEK1250 * 4000
CE, ISO 9001
новый
1250мм
4000мм
0.5--4mm
8мм
70м / минуту
4.5 + 1
15000kg
ТСД
Упаковано в контейнер
1250X4000
Ганьсу, Китай
8462490000

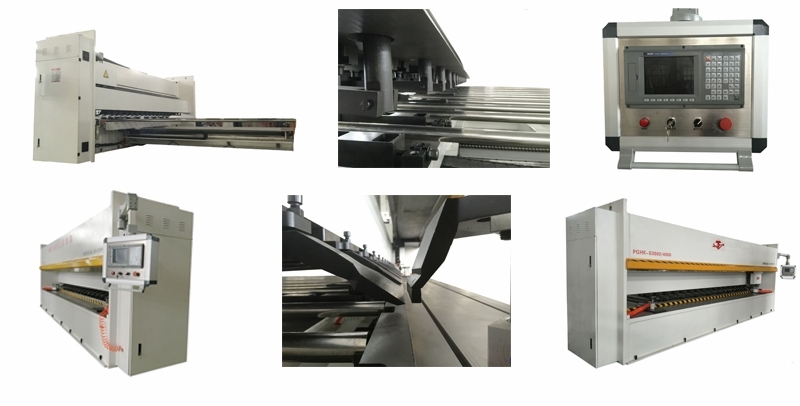

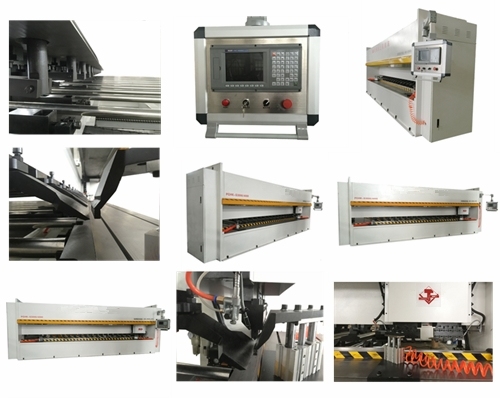

Функции:
Это модернизированный станок на основе серии RGEK
С шарико-винтовой передачей в качестве приводного компонента с высокой точностью, особенно для высококачественной продукции
Гидравлически удерживать листовой металл с большими и надежными усилиями удержания, а также низким уровнем шума и энергопотребления
Конструкция рамного типа соединена высокопрочным болтом
Напряжение рабочего стола снимается электрическим котлом с высокой жесткостью и низкой деформацией
Рабочий стол изготовлен из углеродистой инструментальной стали с HRC 55~Твердость 60 градусов и≤ ±Плоскостность 0,03 мм для решения проблемы точности V-образного паза из-за деформированного стола
Неподвижная поперечина и подача листового металла с помощью устройства обратной подачи
С передней и задней опорой на рабочем столе, чтобы избежать царапин во время обработки
Простая операционная система с ЧПУ с защитой блокировки. Машина будет автоматически производить путем ввода параметров
Международные стандартизированные электрические компоненты
С вентилятором в электрошкафу
| технические параметры | ||||||
| Нет. | имя | Единица измерения | RGEK 1250 × 4000 | RGEK 1250 × 5000 | RGEK 1250 × 6000 | |
| 1 | Максимальная ширина паза | мм | 1250 | 1250 | 1250 | |
| 2 | Максимальная длина паза | мм | 4000 | 5000 | 6000 | |
| 3 | Максимальная толщина канавки из нержавеющей стали | мм | 4 | 4 | 4 | |
| 4 | Минимальная толщина канавки из нержавеющей стали | мм | 0.5 | 0.5 | 0.5 | |
| 5 | Минимальное расстояние от центра V до края листа | мм | 8 | 8 | 8 | |
| 6 | Макс. Скорость резки по оси X | м / мин | 70 | 70 | 70 | |
| 7 | Макс. Скорость возврата по оси X | м / мин | 85 | 85 | 85 | |
| 8 | Максимальное расстояние по оси Y1 | мм | 3000 | 3000 | 3000 | |
| 9 | Разрешение оси Y1 | мм | 0.001 | 0.001 | 0.001 | |
| 10 | Повторная точность позиционирования | мм | ± 0,02 | ± 0,02 | ± 0,02 | |
| 11 | Разрешение оси Z | мм | 0.001 | 0.001 | 0.001 | |
| 12 | Повторная точность позиционирования | мм | ± 0,02 | ± 0,02 | ± 0,02 | |
| 13 | Мощность двигателя | Ось X | кВт | 4.5 | 4.5 | 4.5 |
| Y1, Y2, Ось Z | 1 | 1 | 1 | |||
| 14 | Общий размер (Д × Ш × В) | мм | 5950 × 3820 × 2300 | 6740 × 3820 × 2300 | 7740 × 3820 × 2300 | |
| 15 | Вес | кг | 15000 | 16500 | 18000 | |
| Примечание: ось X → Управление передним и задним перемещением поперечины | ||||||
| Ось Y1 → Управление движением левой ножевой балки вверх и вниз | ||||||
| Ось Y2 → Управление движением правой ножевой балки вверх и вниз | ||||||
| Ось Z → Управление передним и задним перемещением устройства обратной подачи | ||||||
| Основная конфигурация | ||
| Нет. | имя | поставщик |
| 1 | Система ЧПУ | Edraw, Тайвань |
| Пневматический контроллер | Rexpower, Тайвань | |
| Коробка передач | ||
| 2 | Гидравлическая система | Тайвань |
| 3 | Преобразователь частот | Mitsubishi, Япония |
| 4 | Система охлаждения | БИЖУР, США |
| 5 | Серводвигатель | Дельта, Тайвань |
| 6 | Уплотнительное кольцо | Valqua, Япония |
| 7 | Бесконтактный переключатель | Омрон, Япония |
| 8 | Главный мотор | SEW, Германия |
| 9 | Воздушный выключатель | Schneider |
| 10 | Контактор переменного тока, тепловое реле | Schneider |
| 11 | выключатель и кнопка | Schneider |
| 12 | Сплав лезвие | Korloy, Корея |
| 13 | Шариковая линейная направляющая | HTPM, Германия |
| 14 | кабель | Igus, Германия |
| Sapre список запчастей | |
| Нет. | имя |
| 1 | Фундаментный винт |
| 2 | Пружинная труба |
| 3 | Уплотнительное кольцо |
| 4 | Комбинированная шайба |
| 5 | Режущий брус |
| 6 | Белый стальной клинок |
| Инструменты в комплекте с машиной | ||
| Нет. | имя | Количество |
| 1 | Блок подачи | 1 шт |
| 2 | Толщиномер | 1 комплект |
| 3 | Внутренний шестигранный ключ | 1 комплект |
| 4 | Масляный пистолет высокого давления | 1 шт |
| 5 | Шприц | 1 шт |
Параметры:
Мини система охлаждения для резца, чтобы продлить срок службы резца
Сертификат CE
Послепродажное обслуживание:
1. Продавец прошел сертификацию системы качества ISO9001 с 1997 года и всегда строго соблюдает это качество.
Система управления в нашей компании и на наших продуктах.
Вся продукция до начала производства была строго проверена и соответствует техническому соглашению и
стандарт.
2. Гарантийный срок составляет один год с даты выдачи B / L или даты окончательной приемки тяжелой техники. Дольше гарантия
может быть приобретен пользователем.
3. Ввод в эксплуатацию: для тяжелой техники продавец отправляет техников (электрические, гидравлические и механические)
руководство по установке, тестированию и обучению операторов от 7 до 45 дней после машины
достигает фабрики пользователя. Но авиабилеты туда и обратно, местное проживание и пособие
(100 долларов США на человека в день) в стране пользователя будет обременена покупателем. Вышеуказанные расходы не будут
включены в предложение. Это пункты будут показаны в договоре.
3. Для среднего и мелкого стандартного оборудования им легко управлять в соответствии с инструкцией по эксплуатации. Пользователь
Сначала предложили внимательно прочитать руководство по эксплуатации, затем запустить машину. Любые неясные вопросы, пожалуйста, почувствуйте
свободно связаться с продавцом.
Если Пользователь настаивает на предоставлении технического обслуживания на заводе-изготовителе, пожалуйста, обратитесь к пунктам 2 послепродажного обслуживания.
служба.
4. Все товары Продавца могут быть отслежены по заводскому номеру. Запасные части могут поставляться так же, как бывшие,
что полезно для особых требований к дизайну клиентов.
5. Расходные материалы могут быть бесплатно доставлены клиенту в течение одного года с даты поставки, а также
услуги долгосрочного технического консультанта доступны.
6. Распространенная ошибка может быть решена с помощью электронной почты, телефона и видеосвязи на расстоянии. Пользователь должен предоставить полный
описание неисправности, четкие картинки и видео, если это возможно.
Как только возникла серьезная проблема с качеством из-за производственной причины Продавца в течение одного года с
B / L дата или дата окончательной приемки тяжелой техники. Продавец отправит их технику для ремонта.
7. После годичной гарантии Продавец предоставит бесплатную техническую консультацию и запасные части и техник.
сервис по самой низкой цене.
