| Количество: | |
|---|---|
RGEK1250 * 5000
TSD
RGEK1250 * 5000
CE, ISO 9001
новый
1250мм
5000мм
0.5--4mm
8мм
70м / минуту
5,5 + 1
9000kg
ТСД
Упаковано в контейнер
1250X4000
Ганьсу, Китай
8462490000
Функции:
Каркасная конструкция. Каркас машины из стали ASTM A572 Gr 50 толщиной 20 мм и рабочий стол из низколегированной стали толщиной 60 мм
Напряжение на всю сварную раму машины
Каркас машины обрабатывается один раз обрабатывающим центром, чтобы сохранить параллельность и перпендикулярность поверхности установки
Пескоструйная обработка с лучшей окраской
Поперечная подача и резка с низким уровнем шума
Структура двойных направляющих с устойчивым движением
Ось X с контролем подачи работы
Универсальная монтажная поверхность зажима резака; Резак из белой стали и резец из сплава можно заменить.

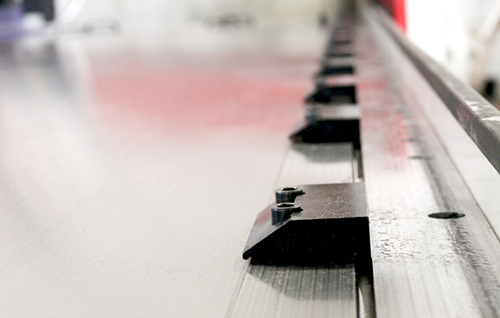

Гидравлически зажимает листовой металл, а прижимная сила регулируется.
Высокоточная направляющая система, измерение положения и функция гидравлического баланса без царапин на поверхности листа
С аккумулятором в гидравлической системе

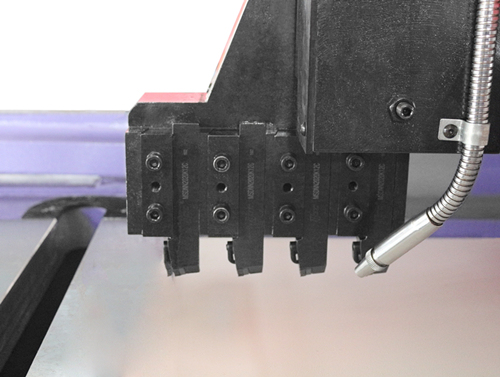

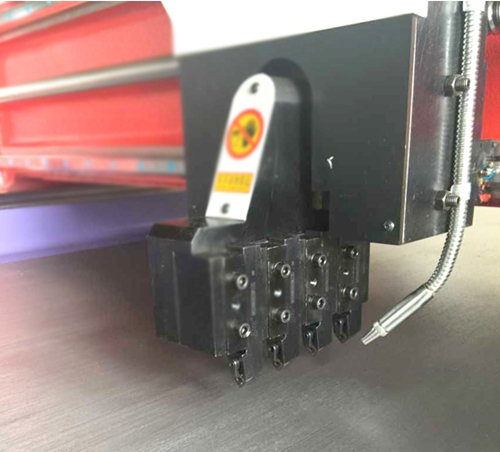

Обработка V пазов на 4 ножа для уменьшения деформации листа
Поперечная балка с оловянно-бронзовым наклонным зубчатым колесом, кованые винтовые грабли и глухая направляющая для обеспечения стабильной резки.
Скорость передачи поперечного луча регулируется преобразователем частоты
Шариковый винт и линейная направляющая с большой нагрузкой на передаточном устройстве ножевой балки с высокой точностью
Возможна продольная и поперечная обработка, включая обработку листового металла вверх и вниз
Простое управление с помощью ввода шагов обработки на клавиатуре
Шаги обработки можно узнать по экрану
С серводвигателем и датчиком для обеспечения безопасности оператора
Аварийная сигнализация и диагностика
Функция самовосстановления рабочего стола путем самокопания для поддержания точности обработки
Надежные электрические компоненты
| технические параметры | ||||||
| Нет. | имя | Единица измерения | RGEK 1250 × 4000 | RGEK 1250 × 5000 | RGEK 1250 × 6000 | |
| 1 | Максимальная ширина паза | мм | 1250 | 1250 | 1250 | |
| 2 | Максимальная длина паза | мм | 4000 | 5000 | 6000 | |
| 3 | Максимальная толщина канавки из нержавеющей стали | мм | 4 | 4 | 4 | |
| 4 | Минимальная толщина канавки из нержавеющей стали | мм | 0.5 | 0.5 | 0.5 | |
| 5 | Минимальное расстояние от центра V до края листа | мм | 8 | 8 | 8 | |
| 6 | Макс. Скорость резки по оси X | м / мин | 70 | 70 | 70 | |
| 7 | Макс. Скорость возврата по оси X | м / мин | 80 | 80 | 80 | |
| 8 | Максимальное расстояние по оси Y1 | мм | 1250 | 1250 | 1250 | |
| 9 | Разрешение оси Y1 | мм | 0.001 | 0.001 | 0.001 | |
| 10 | Повторная точность позиционирования | мм | ± 0,02 | ± 0,02 | ± 0,02 | |
| 11 | Разрешение оси Z | мм | 0.001 | 0.001 | 0.001 | |
| 12 | Повторная точность позиционирования | мм | ± 0,02 | ± 0,02 | ± 0,02 | |
| 13 | Мощность двигателя | Ось X | кВт | 5.5 | 5.5 | 5.5 |
| Y1, Y2, Ось Z | 1 | 1 | 1 | |||
| 14 | Общий размер (Д × Ш × В) | мм | 6150 × 2320 × 1560 | 7150 × 2320 × 1560 | 8150 × 2320 × 1560 | |
| 15 | Вес | кг | 8500 | 9000 | 11000 | |
| Примечание: ось X → Управление передним и задним перемещением поперечины | ||||||
| Ось Y1 → Управление движением ножа влево и вправо | ||||||
| Ось Y2 → Управление движением следующего масляного цилиндра | ||||||
| Ось Z → Управление перемещением ножевой балки вверх и вниз | ||||||

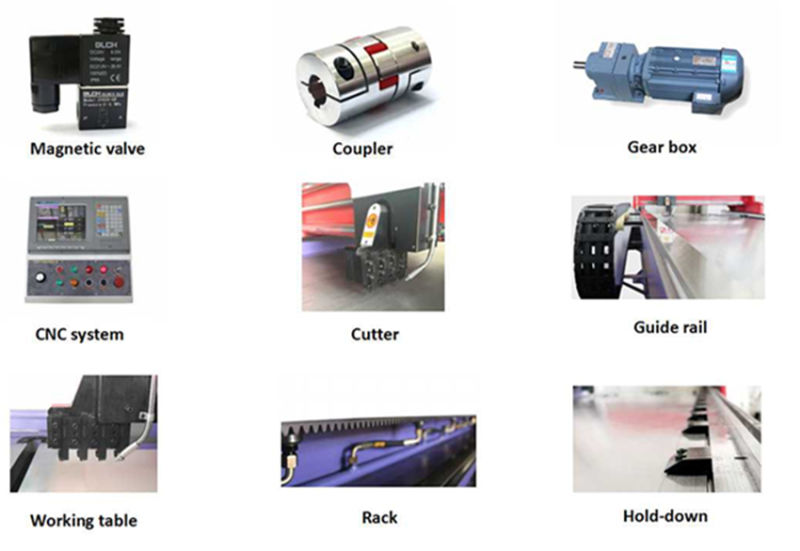

| Основная конфигурация | ||
| Нет. | имя | поставщик |
| 1 | Система ЧПУ | Edraw, Тайвань |
| Пневматический контроллер | Rexpower, Тайвань | |
| Коробка передач | ||
| 2 | Гидравлическая система | Тайвань |
| 3 | Преобразователь частот | Mitsubishi, Япония |
| 4 | Система охлаждения | БИЖУР, США |
| 5 | Серводвигатель | Дельта, Тайвань |
| 6 | Уплотнительное кольцо | Valqua, Япония |
| 7 | Бесконтактный переключатель | Омрон, Япония |
| 8 | Главный мотор | SEW, Германия |
| 9 | Воздушный выключатель | Schneider |
| 10 | Контактор переменного тока, тепловое реле | Schneider |
| 11 | выключатель и кнопка | Schneider |
| 12 | Сплав лезвие | Korloy, Корея |
| 13 | Шариковая линейная направляющая | HTPM, Германия |
| 14 | кабель | Igus, Германия |
| Sapre список запчастей | |
| Нет. | имя |
| 1 | Фундаментный винт |
| 2 | Пружинная труба |
| 3 | Уплотнительное кольцо |
| 4 | Комбинированная шайба |
| 5 | Режущий брус |
| 6 | Белый стальной клинок |
| Инструменты в комплекте с машиной | ||
| Нет. | имя | Количество |
| 1 | Блок подачи | 1 шт |
| 2 | Толщиномер | 1 комплект |
| 3 | Внутренний шестигранный ключ | 1 комплект |
| 4 | Масляный пистолет высокого давления | 1 шт |
| 5 | Шприц | 1 шт |
Параметры:
Мини система охлаждения для резца, чтобы продлить срок службы резца
Сертификат CE
Послепродажное обслуживание:
1. Продавец прошел сертификацию системы качества ISO9001 с 1997 года и всегда строго соблюдает это качество.
Система управления в нашей компании и на наших продуктах.
Вся продукция до начала производства была строго проверена и соответствует техническому соглашению и
стандарт.
2. Гарантийный срок составляет один год с даты выдачи B / L или даты окончательной приемки тяжелой техники. Дольше гарантия
может быть приобретен пользователем.
3. Ввод в эксплуатацию: для тяжелой техники продавец отправляет техников (электрические, гидравлические и механические)
руководство по установке, тестированию и обучению операторов от 7 до 45 дней после машины
достигает фабрики пользователя. Но авиабилеты туда и обратно, местное проживание и пособие
(100 долларов США на человека в день) в стране пользователя будет обременена покупателем. Вышеуказанные расходы не будут
включены в предложение. Это пункты будут показаны в договоре.
3. Для среднего и мелкого стандартного оборудования им легко управлять в соответствии с инструкцией по эксплуатации. Пользователь
Сначала предложили внимательно прочитать руководство по эксплуатации, затем запустить машину. Любые неясные вопросы, пожалуйста, почувствуйте
свободно связаться с продавцом.
Если Пользователь настаивает на предоставлении технического обслуживания на заводе-изготовителе, пожалуйста, обратитесь к пунктам 2 послепродажного обслуживания.
служба.
4. Все товары Продавца могут быть отслежены по заводскому номеру. Запасные части могут поставляться так же, как бывшие,
что полезно для особых требований к дизайну клиентов.
5. Расходные материалы могут быть бесплатно доставлены клиенту в течение одного года с даты поставки, а также
услуги долгосрочного технического консультанта доступны.
6. Распространенная ошибка может быть решена с помощью электронной почты, телефона и видеосвязи на расстоянии. Пользователь должен предоставить полный
описание неисправности, четкие картинки и видео, если это возможно.
Как только возникла серьезная проблема с качеством из-за производственной причины Продавца в течение одного года с
B / L дата или дата окончательной приемки тяжелой техники. Продавец отправит их технику для ремонта.
7. После годичной гарантии Продавец предоставит бесплатную техническую консультацию и запасные части и техник.
сервис по самой низкой цене.
