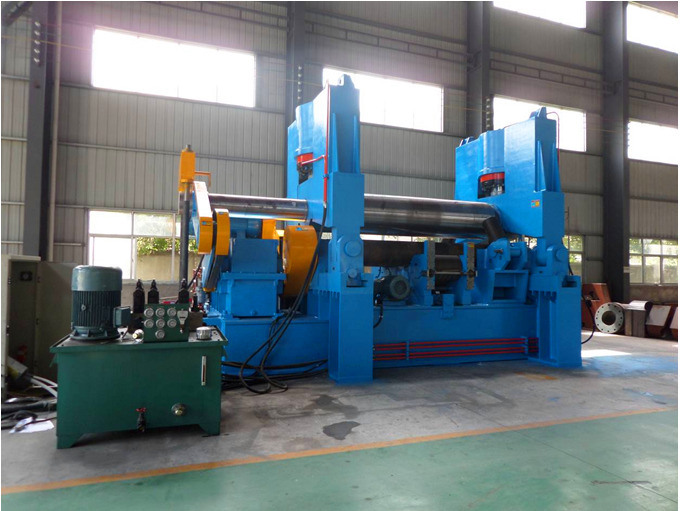

Листопрокатный станок с предварительным изгибом и вальцом Макс. Толщина 50 мм (W11S-50X3000)

Количество:
  • W11S-50X3000
  • TSD
  • W11S-50X3000
  • 3 ролика
  • да
  • Верхний ролик 42CrMo; Нижний ролик ASTM 1045
  • 50мм
  • 40мм
  • 80% * Толщина плиты
  • 3000 мм
  • Доступен с дополнительным устройством
  • ТСД
  • контейнером со слоем мягкой пленки
  • W11S-50x3000
  • Китай
  • 8462299000

Станок для гибки рулонной стали с прижимом
модель W11S-50x3000
Листопрокатный станок с предварительным изгибом и вальцом Макс. Толщина 50 мм (W11S-50X3000)



Функции:
- 3-х валковый гидравлический листопрокатный станок
- с загибом
- закаленный верхний рулон 42CrMo
- закаленный нижний валок ASTM 1045
- верхний валок движется вертикально и горизонтально
- Два нижних ролика, движущихся горизонтально
- прокатка производится один раз после подачи без разворота пластины
- Легкая подача и работа против неизменного выбора нижнего ролика
- Гидравлический дроп-энд (устройство переворачивания) с высокой скоростью
- с устройством электрической защиты
- управление ПЛК


Параметры:
- Коническое гибочное устройство


Особенности:
- Верхний валок барабанного типа, а также регулировка опорных валков нижних валков обеспечивает идеальную прямолинейность
заготовки.
- Изгиб назад в направлении противостояния с направлением подачи может обеспечить высокую точность округления и
минимальный остаточный прямой край

- Максимальное отклонение смещено относительно межосевого расстояния двух нижних валков и автоматического выравнивания
верхний ролик


Технические данные:
Максимальная толщина проката 50 мм (предел текучести типичной марки стали 245 МПа)
Максимальная толщина изгиба 40 мм
Макс. Длина катания 3000 мм
Диаметр верхнего рулона 600 мм
Диаметр нижнего рулона 340 мм
Межосевое расстояние двух нижних роликов 610 мм
Минимальный диаметр прокатки при полной загрузке 1600мм
Скорость прокатки 4м / мин
Количество опорных валков 4 шт.
Мощность главного двигателя 55 кВт
Мощность гидромотора 22кВт
Мощность передвижного мотора 11кВт


Основные технические характеристики:

модель Герметизирующая сила
верхнего ролла
(Метрических тонн)
Максимум. толщина прокатки Максимум. прокатка
ширина плиты
(Мм)
Топ ролл
диаметр
(Мм)
Нижний рулон
диаметр
(Мм)
Центр
расстояние
между обоими нижними валками (мм)
Мощность двигателя
(КВт)
Оба конца
(Мм)
центр
(Мм)
Вождение Гидравлический перемещение
W11S-15 × 2000 75 12 15 2000 255 150 245 7.5 4 1.1
W11S-14 × 2500 75 10 14 2500 270 150 245 7.5 4 1.1
W11S-13 × 3000 75 9 13 3000 290 150 245 7.5 4 1.1
W11S-17 × 2500 100 13 17 2500 300 165 270 15 5.5 1.5
W11S-15 × 3000 100 11 15 3000 325 165 270 15 5.5 1.5
W11S-20 × 2500 130 16 20 2500 330 180 300 15 5.5 2.2
W11S-18 × 3000 130 14 18 3000 350 180 300 15 5.5 2.2
W11S-22 × 2500 160 18 22 2500 360 200 330 18.5 7.5 2.2
W11S-20 × 3000 160 16 20 3000 375 200 330 18.5 7.5 2.2
W11S-18 × 3500 160 14 18 3500 390 200 330 18.5 7.5 2.2
W11S-24 × 2500 190 21 24 2500 380 220 360 22 7.5 4
W11S-22 × 3000 190 19 22 3000 400 220 360 22 7.5 4
W11S-20 × 3500 190 16 19 3500 410 220 360 22 7.5 4
W11S-30 × 2500 230 25 29 2500 410 235 380 30 11 4
W11S-27 × 3000 230 22 27 3000 425 235 380 30 11 4
W11S-25 × 3500 230 21 25 3500 440 235 380 30 11 4
W11S-33 × 2500 270 28 33 2500 430 250 400 30 11 4
W11S-30 × 3000 270 25 30 3000 450 250 400 30 11 4
W11S-28 × 3500 270 23 28 3500 470 250 400 30 11 4
W11S-25 × 4000 270 20 25 4000 490 250 400 30 11 4
W11S-36 × 2500 320 30 36 2500 460 260 420 37 15 5.5
W11S-32 × 3000 320 28 32 3000 480 260 420 37 15 5.5
W11S-28 × 3500 320 25 28 3500 500 260 420 37 15 5.5
W11S-26 × 4000 320 22 26 4000 520 260 420 37 15 5.5
W11S-40 × 2500 380 35 39 2500 500 275 460 45 22 5.5
W11S-35 × 3000 380 32 35 3000 510 275 460 45 22 5.5
W11S-32 × 3500 380 28 32 3500 530 275 460 45 22 5.5
W11S-30 × 4000 380 25 30 4000 550 275 460 45 22 5.5
W11S-43 × 2500 430 40 43 2500 520 290 500 55 22 7.5
W11S-38 × 3000 430 35 38 3000 540 290 500 55 22 7.5
W11S-36 × 3500 430 30 36 3500 560 290 500 55 22 7.5
W11S-32 × 4000 430 28 32 4000 580 290 500

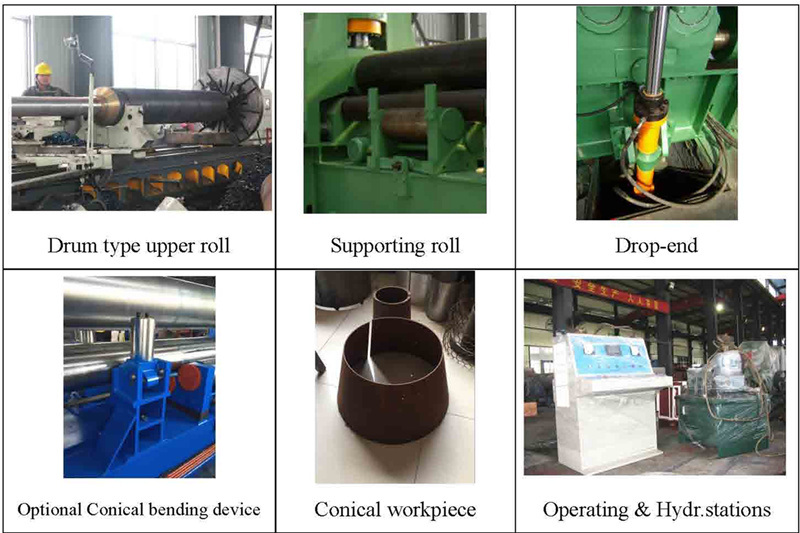

Детальный просмотр
Листопрокатный станок с предварительным изгибом и вальцом Макс. Толщина 50 мм (W11S-50X3000)



Послепродажное обслуживание:
1. Продавец прошел сертификацию системы качества ISO9001 с 1997 года и всегда строго выполняет это
Система менеджмента качества в нашей компании и на нашей продукции.
Вся продукция до начала производства была строго проверена и соответствует техническому соглашению и
стандарт.
2. Гарантийный срок составляет один год с даты выдачи B / L или даты окончательной приемки тяжелой техники. дольше
гарантия может быть приобретена пользователем.
3. Ввод в эксплуатацию: для тяжелой техники продавец отправляет техников (электрические, гидравлические и механические)
руководство по установке, тестированию и обучению операторов от 7 до 45 дней после машины
достигает фабрики пользователя. Но авиабилеты туда и обратно, местное проживание и пособие
(100 долларов США на человека в день) в стране пользователя будет обременена покупателем. Вышеуказанные расходы не будут
включены в предложение. Это пункты будут показаны в договоре.
4. Для среднего и мелкого стандартного оборудования им легко управлять в соответствии с инструкцией по эксплуатации. Пользователь
Сначала предложили внимательно прочитать руководство по эксплуатации, затем запустить машину. Любые неясные вопросы, пожалуйста, почувствуйте
свободно связаться с продавцом.
Если Пользователь настаивает на предоставлении технического обслуживания на заводе-изготовителе, пожалуйста, обратитесь к пунктам 2 после
продажа-сервис.
5. Все товары Продавца могут быть отслежены по заводскому номеру. Запасные части могут быть поставлены так же, как
бывший, что полезно для особых требований к дизайну клиентов.
6. Расходные материалы могут быть бесплатно предоставлены заказчику в течение одного года с даты поставки, и
услуга долгосрочного технического консультанта доступна.
7. Распространенная ошибка может быть решена с помощью электронной почты, телефона и видеосвязи на расстоянии. Пользователь должен предоставить
полное описание неисправностей, четкие картинки и видео, если это возможно.
Как только возникла серьезная проблема с качеством из-за производственной причины Продавца в течение одного года с
B / L дата или дата окончательной приемки тяжелой техники. Продавец отправит их технику для ремонта.
8. После одного года гарантии Продавец предоставит бесплатную техническую консультацию и запасные части и техник
сервис по самой низкой цене.


Листопрокатный станок с предварительным изгибом и вальцом Макс. Толщина 50 мм (W11S-50X3000)

Качество во-первых, клиент во-первых

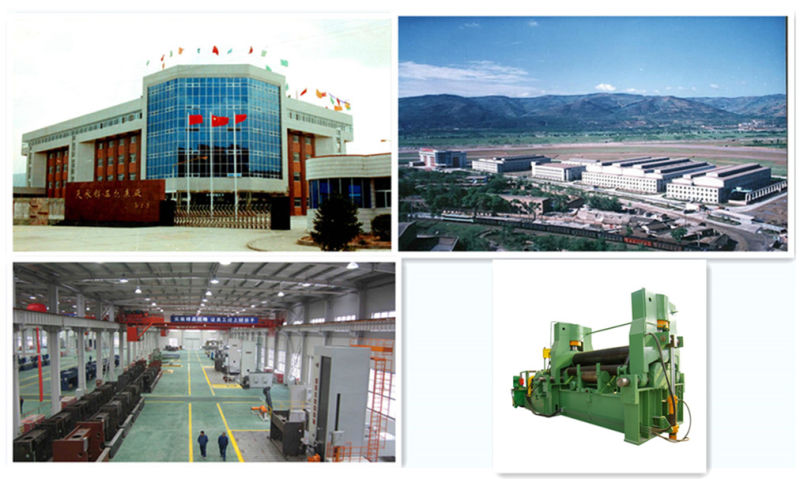

Центр исследований и разработок TSD был удостоен звания Национального центра исследований и разработок. Мы рады получить ваш запрос, и мы вернемся к нему как можно скорее.
