| Количество: | |
|---|---|
W11S-12X2500
TSD
W11S-12X2500
3 ролика
да
12 мм
10мм
Доступен с дополнительным устройством
Верхний ролик 42CrMo; Нижний ролик ASTM 1045
2500 мм
400 мм
7,5 кВт
Габаритные размеры (Д * Ш * В): 4800 * 1400 * 1500
ТСД
контейнером со слоем мягкой пленки
W11S-12x2500
Китай
8462299000

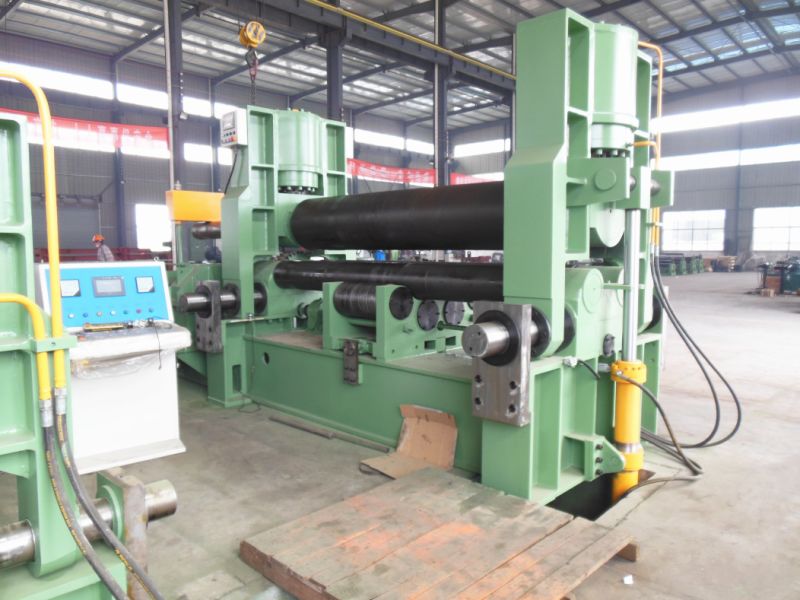

Листогибочный станок с предварительной гибкой
модель W11S-12x2500
Функции:
- 3-х валковый гидравлический листопрокатный станок
- с загибом
- закаленный верхний рулон 42CrMo
- закаленный нижний валок ASTM 1045
- верхний валок движется вертикально и горизонтально
- Два нижних ролика, движущихся горизонтально
- прокатка производится один раз после подачи без разворота пластины
- Легкая подача и работа против неизменного выбора нижнего ролика
- Гидравлический дроп-энд (устройство переворачивания) с высокой скоростью
- с устройством электрической защиты
- управление ПЛК
Параметры:
- Коническое гибочное устройство
Особенности:
- Верхний валок барабанного типа, а также регулировка опорных валков нижних валков обеспечивает идеальную прямолинейность
заготовки.
- Изгиб назад в направлении противостояния с направлением подачи может обеспечить высокую точность округления и
минимальный остаточный прямой край
- Максимальное отклонение смещено относительно межосевого расстояния двух нижних валков и автоматического выравнивания
верхний ролик
Основные технические характеристики:
Максимум. толщина прокатки 12мм(Σs≤245Mpa)
Максимум. толщина изгиба 10мм
Максимум. длина прокатки 2500мм
Минимум диаметр прокатки при полной загрузке 400мм
Прямые края ≤2,0-2,5 × толщина пластины
Диаметр верхнего ролика диаметр.255мм
Диаметр нижних роликов диаметр.150мм
Расстояние между двумя нижними роликами 245 мм
Количество поддерживающих роликов 1 группы (4 шт.)
Скорость подъема верхнего ролика 120 мм / мин
Скорость прокатки 4,5 м / мин
Мощность главного двигателя 7,5 кВт
Мощность гидравлического мотора 4 кВт
Подвижный мотор мощностью 1,5 кВт
Габаритные размеры (Д * Ш * В) 4800 * 1400 * 1500 мм
Вес 7000 кг
Основные конфигурации:
| Нет. | имя | Q'ty | Единица измерения | производитель |
| 1 | Выравнивание роликового подшипника | 1 | устанавливать | Вафандянь или Лоянский Подшипниковый Завод, Китай |
| 2 | Основные гидравлические компоненты | 1 | устанавливать | Yuken (Http://www.yuken.co.jp) |
| 3 | Шестеренчатый насос | 1 | устанавливать | Хэфэй Чанюань Гидравлика Лтд (www.cy-hydraulics.com) |
| 4 | Главный мотор | 1 | устанавливать | Нинбо E & F Гидравлические машины, ООО (Http://www.china-efhydraulic.com) |
| 5 | Главный редуктор | 1 | устанавливать | Нинбо E & F Гидравлические машины, ООО (Http://www.china-efhydraulic.com) |
| 6 | Вспомогательный мотор | 1 | устанавливать | Китай |
| 7 | PLC | 1 | устанавливать | Сименс, Германия |
| 8 | Сенсорный экран | 1 | устанавливать | Сименс, Германия |
| 9 | Уплотнительное кольцо | 1 | устанавливать | D-Z, Тайвань |
Основные технические характеристики:
| модель | Герметизирующая сила верхнего ролла (Метрических тонн) | Максимум. толщина прокатки | Максимум. прокатка ширина плиты (Мм) | Топ ролл диаметр (Мм) | Нижний рулон диаметр (Мм) | Центр расстояние между обоими нижними валками (мм) | Мощность двигателя (КВт) | |||
| Оба конца (Мм) | центр (Мм) | Вождение | Гидравлический | перемещение | ||||||
| W11S-15 × 2000 | 75 | 12 | 15 | 2000 | 255 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S-14 × 2500 | 75 | 10 | 14 | 2500 | 270 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S-13 × 3000 | 75 | 9 | 13 | 3000 | 290 | 150 | 245 | 7.5 | 4 | 1.1 |
| W11S-17 × 2500 | 100 | 13 | 17 | 2500 | 300 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S-15 × 3000 | 100 | 11 | 15 | 3000 | 325 | 165 | 270 | 15 | 5.5 | 1.5 |
| W11S-20 × 2500 | 130 | 16 | 20 | 2500 | 330 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S-18 × 3000 | 130 | 14 | 18 | 3000 | 350 | 180 | 300 | 15 | 5.5 | 2.2 |
| W11S-22 × 2500 | 160 | 18 | 22 | 2500 | 360 | 200 | 330 | 18.5 | 7.5 | 2.2 |
| W11S-20 × 3000 | 160 | 16 | 20 | 3000 | 375 | 200 | 330 | 18.5 | 7.5 | 2.2 |
| W11S-18 × 3500 | 160 | 14 | 18 | 3500 | 390 | 200 | 330 | 18.5 | 7.5 | 2.2 |
| W11S-24 × 2500 | 190 | 21 | 24 | 2500 | 380 | 220 | 360 | 22 | 7.5 | 4 |
| W11S-22 × 3000 | 190 | 19 | 22 | 3000 | 400 | 220 | 360 | 22 | 7.5 | 4 |
| W11S-20 × 3500 | 190 | 16 | 19 | 3500 | 410 | 220 | 360 | 22 | 7.5 | 4 |
| W11S-30 × 2500 | 230 | 25 | 29 | 2500 | 410 | 235 | 380 | 30 | 11 | 4 |
| W11S-27 × 3000 | 230 | 22 | 27 | 3000 | 425 | 235 | 380 | 30 | 11 | 4 |
| W11S-25 × 3500 | 230 | 21 | 25 | 3500 | 440 | 235 | 380 | 30 | 11 | 4 |
| W11S-33 × 2500 | 270 | 28 | 33 | 2500 | 430 | 250 | 400 | 30 | 11 | 4 |
| W11S-30 × 3000 | 270 | 25 | 30 | 3000 | 450 | 250 | 400 | 30 | 11 | 4 |
| W11S-28 × 3500 | 270 | 23 | 28 | 3500 | 470 | 250 | 400 | 30 | 11 | 4 |
| W11S-25 × 4000 | 270 | 20 | 25 | 4000 | 490 | 250 | 400 | 30 | 11 | 4 |
| W11S-36 × 2500 | 320 | 30 | 36 | 2500 | 460 | 260 | 420 | 37 | 15 | 5.5 |
| W11S-32 × 3000 | 320 | 28 | 32 | 3000 | 480 | 260 | 420 | 37 | 15 | 5.5 |
| W11S-28 × 3500 | 320 | 25 | 28 | 3500 | 500 | 260 | 420 | 37 | 15 | 5.5 |
| W11S-26 × 4000 | 320 | 22 | 26 | 4000 | 520 | 260 | 420 | 37 | 15 | 5.5 |
| W11S-40 × 2500 | 380 | 35 | 39 | 2500 | 500 | 275 | 460 | 45 | 22 | 5.5 |
| W11S-35 × 3000 | 380 | 32 | 35 | 3000 | 510 | 275 | 460 | 45 | 22 | 5.5 |
| W11S-32 × 3500 | 380 | 28 | 32 | 3500 | 530 | 275 | 460 | 45 | 22 | 5.5 |
| W11S-30 × 4000 | 380 | 25 | 30 | 4000 | 550 | 275 | 460 | 45 | 22 | 5.5 |
| W11S-43 × 2500 | 430 | 40 | 43 | 2500 | 520 | 290 | 500 | 55 | 22 | 7.5 |
| W11S-38 × 3000 | 430 | 35 | 38 | 3000 | 540 | 290 | 500 | 55 | 22 | 7.5 |
| W11S-36 × 3500 | 430 | 30 | 36 | 3500 | 560 | 290 | 500 | 55 | 22 | 7.5 |
| W11S-32 × 4000 | 430 | 28 | 32 | 4000 | 580 | 290 | 500 | |||

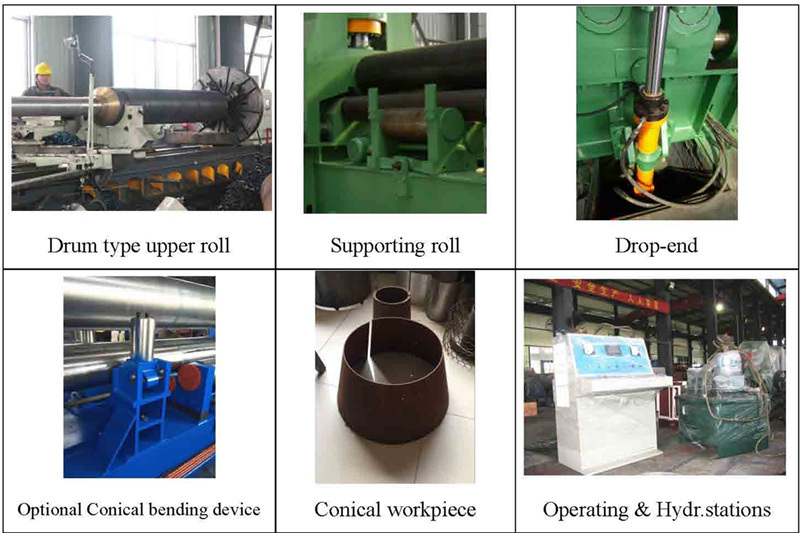

Детальный просмотр
Послепродажное обслуживание:
1. Продавец прошел сертификацию системы качества ISO9001 с 1997 года и всегда строго выполняет это
Система менеджмента качества в нашей компании и на нашей продукции.
Вся продукция до начала производства была строго проверена и соответствует техническому соглашению и
стандарт.
2. Гарантийный срок составляет один год с даты выдачи B / L или даты окончательной приемки тяжелой техники. дольше
гарантия может быть приобретена пользователем.
3. Ввод в эксплуатацию: для тяжелой техники продавец отправляет техников (электрические, гидравлические и механические)
руководство по установке, тестированию и обучению операторов от 7 до 45 дней после машины
достигает фабрики пользователя. Но авиабилеты туда и обратно, местное проживание и пособие
(100 долларов США на человека в день) в стране пользователя будет обременена покупателем. Вышеуказанные расходы не будут
включены в предложение. Это пункты будут показаны в договоре.
4. Для среднего и мелкого стандартного оборудования им легко управлять в соответствии с инструкцией по эксплуатации. Пользователь
Сначала предложили внимательно прочитать руководство по эксплуатации, затем запустить машину. Любые неясные вопросы, пожалуйста, почувствуйте
свободно связаться с продавцом.
Если Пользователь настаивает на предоставлении технического обслуживания на заводе-изготовителе, пожалуйста, обратитесь к пунктам 2 после
продажа-сервис.
5. Все товары Продавца могут быть отслежены по заводскому номеру. Запасные части могут быть поставлены так же, как
бывший, что полезно для особых требований к дизайну клиентов.
6. Расходные материалы могут быть бесплатно предоставлены заказчику в течение одного года с даты поставки, и
услуга долгосрочного технического консультанта доступна.
7. Распространенная ошибка может быть решена с помощью электронной почты, телефона и видеосвязи на расстоянии. Пользователь должен предоставить
полное описание неисправностей, четкие картинки и видео, если это возможно.
Как только возникла серьезная проблема с качеством из-за производственной причины Продавца в течение одного года с
B / L дата или дата окончательной приемки тяжелой техники. Продавец отправит их технику для ремонта.
8. После одного года гарантии Продавец предоставит бесплатную техническую консультацию и запасные части и техник
сервис по самой низкой цене.
