Малый листогибочный пресс с ЧПУ (WE67K-160/4000)

Номинальное давление 1600 кН
Длина стола 3200 мм
Межосевое расстояние между стойками 2700 мм
Горло 400 мм
Ход поршня 200 мм
Максимум. открытая высота 470 мм
Скорость: Вступая 120мм / с
Работа 9мм / с
Возвращение 95мм / с
Мощность главного двигателя 11кВт
Общая тусклость (Д * Ш * В над полом) 4100 * 2230 * 2770 мм
Вес нетто 12290 кг

Количество:
  • WE67K-160/4000
  • TSD
  • WE67K-160/3200
  • Электро-гидравлический клапан Sychro
  • Масляные цилиндры в постели
  • Рамка из алюминиевого сплава с пальцами
  • 120/9/95 мм / с
  • 1600 кн
  • 3200мм
  • 400 мм
  • ТСД
  • контейнером со слоем мягкой пленки
  • WE67K-160/3200
  • Китай
  • 8462219000

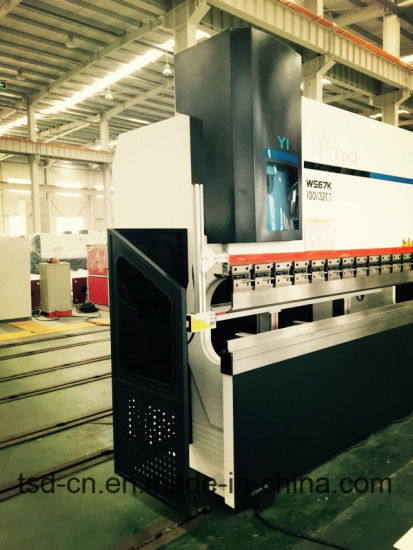

ЧПУ Sychro гибочный пресс
Модель WE67K-160/4000

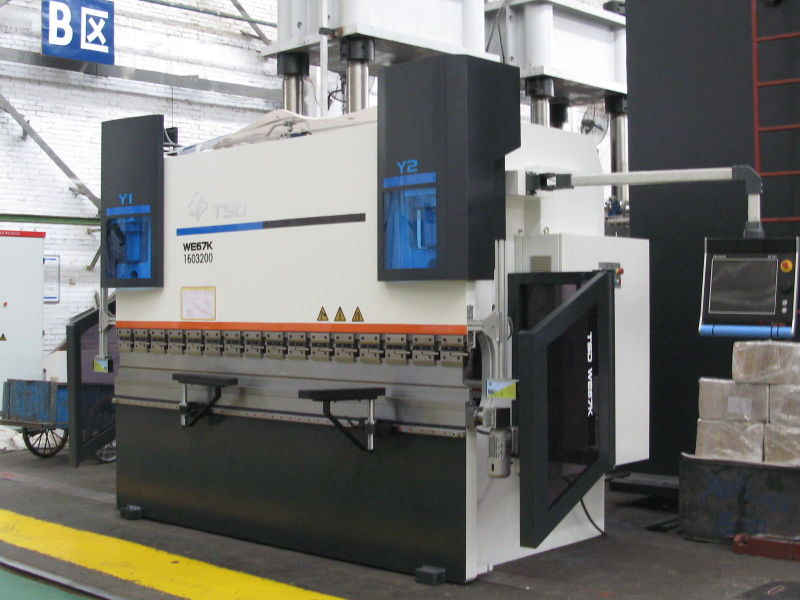

Гибочный пресс с сертификатом Ce (WE67K-160/3200)


Функции:
-Проектирование ANSYS и оптимизация с помощью имитационной модели
- сталь ASTM283M Gr.D для использования в полностью сварных конструкциях
-Table, Upright & Ram разработан как полная жесткость, чтобы обеспечить полную загрузку работы
- Синхронизация правого и левого масляных цилиндров (Y1, Y2) достигается с помощью отдельного электрогидравлического устройства Германии.
пропорциональный клапан с высокой стабильностью.
- Полностью замкнутый контур управления с высокой точностью
- коронка масляного цилиндра в столе - установка прилегающих поверхностей масляных цилиндров, линейная направляющая, рабочий стол обработан
одно время мощным фрезерным станком с хорошей параллельностью и перпендикулярностью
- Доступна эксцентричная нагрузка
- Стандартный верхний инструмент и мульти
- Ви нижний инструмент
- Стандартный задний датчик с осью X и ручной регулировкой оси R
- защита от перегрузки

Гибочный пресс с сертификатом Ce (WE67K-160/3200)


Технические характеристики

Номинальное давление 1600 кН
Длина стола 4000 мм
Межосевое расстояние между стойками 3300 мм
Горло 400 мм
Удар барана 200 мм
Максимум. открытая высота 470 мм
Скорость: Приближаясь 120 мм / с
Работает 9 мм / с
возврате 95мм / с
Мощность главного мотора 11kW
Общий размер (L * W * H над полом) 4100 * 2230 * 2770mm
Нетто 12290 кг
Тип
имя
Номинальная сила
(КН)
Длина стола (мм) Расстояние между стойками (мм) Глубина горла
(Мм)
Ход поршня (мм) Открытая высота (мм) высота рабочего стола (мм) ширина рабочего стола (мм) Скорость плунжера Мощность главного мотора
(КВт)
Габаритные размеры (Д × Ш × В) (см) Вес()
Приближаясь работает Возвращение
(Мм / с)
WE67K-40/2000 400 2000 1700 200 120 390 800 60/170 140 11 120 4 211 × 143 × 216 3020
WE67K-63/2500 630 2500 2100 300 150 420 830 200 110 10 120 5.5 256 × 176 × 229 5365
WE67K-100/3200 1000 3200 2700 400 200 470 900 205 120 10 100 7.5 328 × 209 × 253 8570
WE67K-100/4000 1000 4000 3300 400 200 470 900 205 120 10 100 7.5 408 × 209 × 270 9900
WE67K-160/3200 1600 3200 2700 400 200 470 900 245 120 9 95 11 330 × 223 × 262 10580
WE67K-160/4000 1600 4000 3300 400 200 470 900 245 120 9 95 11 410 × 223 × 277 12290
WE67K-200/3200 2000 3200 2700 400 200 470 940 270 110 9 95 15 338 × 221 × 274 12340
WE67K-200/4000 2000 4000 3300 400 200 470 940 270 110 9 95 15 408 × 221 × 274 14310
WE67K-250/3200 2500 3200 2700 400 250 520 1050 280 100 10 100 18.5 345 × 236 × 305 15800
WE67K-250/4000 2500 4000 3300 400 250 520 1050 280 100 10 100 18.5 425 × 236 × 311 17800
WE67K-250/5000 2500 5000 4300 400 250 520 1050 280 100 9 90 18.5 512 × 236 × 311 18900


Стандартная конфигурация:

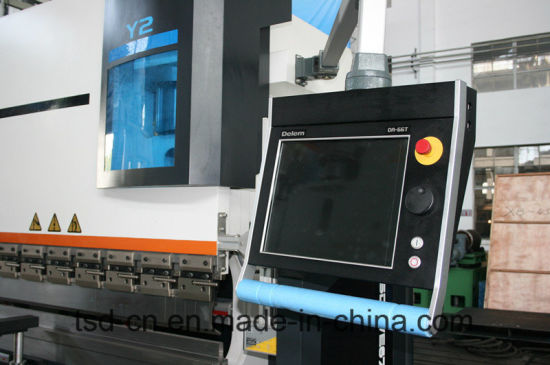

- Система ЧПУ DA52 up, Delem, Голландия / DNC880S, Cybelec, Швейцария / ESA S530, Италия
- Электрогидравлическая пропорциональная группа синхронных клапанов: Hoerbiger / Bosch, Германия
- Основные электрические компоненты: Schneider
- Оптические весы Givi, Италия
- Шестеренный насос с низким уровнем шума: Начи, Япония
- Уплотнительное кольцо главного масляного цилиндра: NOK, Япония
- Шариковый винт и линейная направляющая: ABBA, Тайвань
- Электрический шкаф охлаждения от ветра


Параметры
-Глубина горла
-Верхний и нижний инструменты
-Задний датчик с осями R, Z
-Световая завеса
-Масляный радиатор / грелка
-Сертификат CE


Производственный технологический процесс
Стальной лист на склад → физический и химический осмотр → дробеструйная (пыленепроницаемая) обработка стального листа → резка с помощью плазменной резки с ЧПУ → резка и обработка на каждой плоскости сварного соединения → комбинированная сварка → воздухозащитная сварка → снятие напряжения с помощью электрической печи → обработка через сверхпрочный полтип сверлильно-фрезерный станок, сверхмощный портальный фрезерный станок → Изготовление.

Упаковка: Покрытие антикоррозионным маслом на рабочей поверхности, спластикпленочный слой для всей машины. Упаковано в контейнер или навалом.

Послепродажное обслуживание:
1. Продавец прошел сертификацию системы качества ISO9001 с 1997 года и всегда строго выполняет это
Система менеджмента качества в нашей компании и на нашей продукции.
Вся продукция до начала производства была строго проверена и соответствует техническому соглашению и
стандарт.
2. Гарантийный срок составляет один год с даты выдачи B / L или даты окончательной приемки тяжелой техники. дольше
гарантия может быть приобретена пользователем.
3. Ввод в эксплуатацию: для тяжелой техники продавец отправляет техников (электрические, гидравлические и механические)
руководство по установке, тестированию и обучению операторов от 7 до 45 дней после машины
достигает фабрики пользователя. Но авиабилеты туда и обратно, местное проживание и пособие
(100 долларов США на человека в день) в стране пользователя будет обременена покупателем. Вышеуказанные расходы не будут
включены в предложение. Это пункты будут показаны в договоре.
3. Для среднего и мелкого стандартного оборудования им легко управлять в соответствии с инструкцией по эксплуатации. Пользователь
Сначала предложили внимательно прочитать руководство по эксплуатации, затем запустить машину. Любые неясные вопросы, пожалуйста, почувствуйте
свободно связаться с продавцом.
Если Пользователь настаивает на предоставлении технического обслуживания на заводе-изготовителе, пожалуйста, обратитесь к пунктам 2 после
продажа-сервис.
4. Все товары Продавца могут быть отслежены по заводскому номеру. Запасные части могут быть поставлены так же, как
бывший, что полезно для особых требований к дизайну клиентов.
5. Расходные материалы могут быть бесплатно доставлены заказчику в течение одного года с даты поставки, и
услуга долгосрочного технического консультанта доступна.
6. Распространенная ошибка может быть решена с помощью электронной почты, телефона и видеосвязи на расстоянии. Пользователь должен предоставить
полное описание неисправностей, четкие картинки и видео, если это возможно.
Как только возникла серьезная проблема с качеством из-за производственной причины Продавца в течение одного года с
B / L дата или дата окончательной приемки тяжелой техники. Продавец отправит их технику для ремонта.
7. После годичной гарантии Продавец предоставит бесплатную техническую консультацию и запасные части и техник.
сервис по самой низкой цене.


Качество во-первых, клиент во-первых

Центр исследований и разработок TSD был удостоен звания Национального центра исследований и разработок. Мы рады получить ваш запрос, и мы вернемся к нему как можно скорее.
