| Количество: | |
|---|---|
WE67K-250/4000
TSD
WE67K-250/4000
Электрогидравлический пропорциональный клапан
Масляные цилиндры в постели
Рамка из алюминиевого сплава с пальцами
Максимум. до 9 мм / с
ТСД
контейнером со слоем мягкой пленки
WE67K-250/4000
Китай
8462219000
Гибочный пресс с ЧПУ
Модель WE67K-250/4000
Функции:
-Проектирование ANSYS и оптимизация с помощью имитационной модели
- сталь ASTM283M Gr.D для использования в полностью сварных конструкциях
-Table, Upright & Ram разработан как полная жесткость, чтобы обеспечить полную загрузку работы
- Синхронизация правого и левого масляных цилиндров (Y1, Y2) достигается с помощью отдельного электрогидравлического пропорционального клапана Германии с высокой стабильностью.
- Полностью замкнутый контур управления с высокой точностью
- венчание масляного цилиндра в столе - установка прилегающих поверхностей масляных цилиндров, линейной направляющей, рабочего стола, обработанного за один раз тяжелым
фрезерный станок с хорошей параллельностью и перпендикулярностью
- Доступна эксцентричная нагрузка

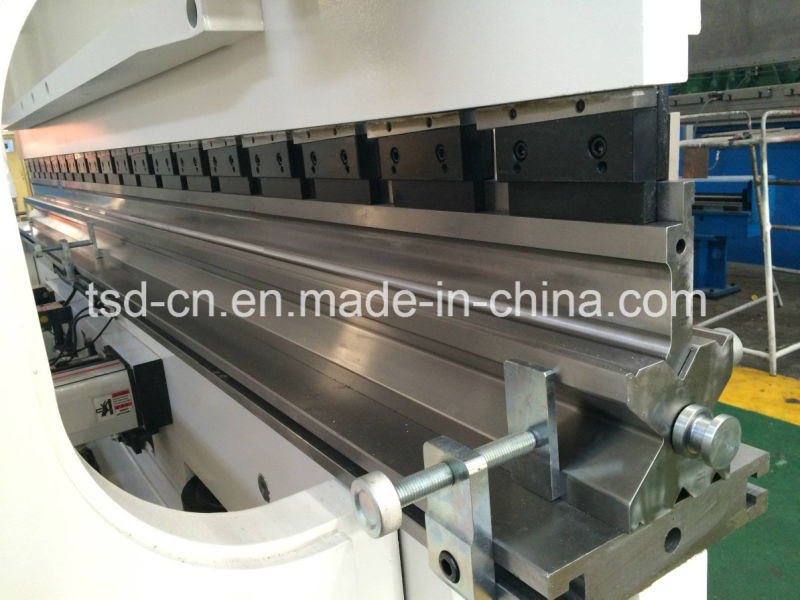

- Стандартный верхний инструмент и мульти
-Смотри нижний инструмент

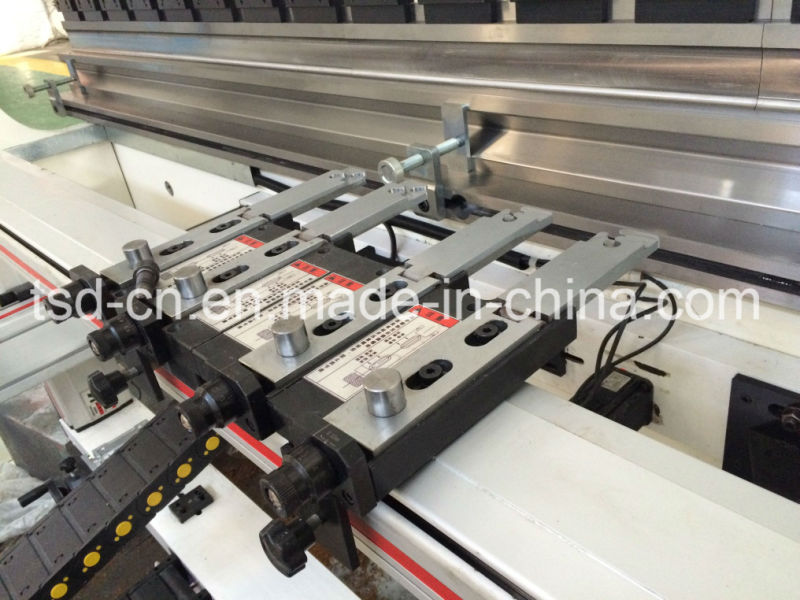

- Стандартный задний датчик с осью X и ручной регулировкой оси R
- защита от перегрузки
Технические характеристики
| Номинальное давление | 2500 кН | |
| Длина стола | 4000 мм | |
| Межосевое расстояние между стойками | 3300 мм | |
| Горло | 400 мм | |
| Удар барана | 250 мм | |
| Максимум. открытая высота | 470 мм | |
| Скорость: | Приближаясь | 100 мм / с |
| Работает | 10 мм / сек | |
| возврате | 100 мм / с | |
| Мощность главного мотора | 18.5 кВт | |
| Общий размер (L * W * H над полом) | 4250 × 2360 × 3110мм | |
| Нетто | 17800 кг | |
| Тип имя | Номинальная сила (КН) | Длина стола (мм) | Расстояние между стойками (мм) | Глубина горла (Мм) | Ход поршня (мм) | Открытая высота (мм) | высота рабочего стола (мм) | ширина рабочего стола (мм) | Скорость плунжера | Мощность главного мотора (КВт) | Габаритные размеры (Д × Ш × В) (см) | Вес() | |||
| Приближаясь | работает | Возвращение | |||||||||||||
| (Мм / с) | |||||||||||||||
| WE67K-40/2000 | 400 | 2000 | 1700 | 200 | 120 | 390 | 800 | 60/170 | 140 | 11 | 120 | 4 | 211 × 143 × 216 | 3020 | |
| WE67K-63/2500 | 630 | 2500 | 2100 | 300 | 150 | 420 | 830 | 200 | 110 | 10 | 120 | 5.5 | 256 × 176 × 229 | 5365 | |
| WE67K-100/3200 | 1000 | 3200 | 2700 | 400 | 200 | 470 | 900 | 205 | 120 | 10 | 100 | 7.5 | 328 × 209 × 253 | 8570 | |
| WE67K-100/4000 | 1000 | 4000 | 3300 | 400 | 200 | 470 | 900 | 205 | 120 | 10 | 100 | 7.5 | 408 × 209 × 270 | 9900 | |
| WE67K-160/3200 | 1600 | 3200 | 2700 | 400 | 200 | 470 | 900 | 245 | 120 | 9 | 95 | 11 | 330 × 223 × 262 | 10580 | |
| WE67K-160/4000 | 1600 | 4000 | 3300 | 400 | 200 | 470 | 900 | 245 | 120 | 9 | 95 | 11 | 410 × 223 × 277 | 12290 | |
| WE67K-200/3200 | 2000 | 3200 | 2700 | 400 | 200 | 470 | 940 | 270 | 110 | 9 | 95 | 15 | 338 × 221 × 274 | 12340 | |
| WE67K-200/4000 | 2000 | 4000 | 3300 | 400 | 200 | 470 | 940 | 270 | 110 | 9 | 95 | 15 | 408 × 221 × 274 | 14310 | |
| WE67K-250/3200 | 2500 | 3200 | 2700 | 400 | 250 | 520 | 1050 | 280 | 100 | 10 | 100 | 18.5 | 345 × 236 × 305 | 15800 | |
| WE67K-250/4000 | 2500 | 4000 | 3300 | 400 | 250 | 520 | 1050 | 280 | 100 | 10 | 100 | 18.5 | 425 × 236 × 311 | 17800 | |
| WE67K-250/5000 | 2500 | 5000 | 4300 | 400 | 250 | 520 | 1050 | 280 | 100 | 9 | 90 | 18.5 | 512 × 236 × 311 | 18900 | |
Стандартная конфигурация:
- Система ЧПУ DA52 up, Delem, Голландия / DNC880S, Cybelec, Швейцария / ESA S530, Италия
- Электрогидравлическая пропорциональная группа синхронных клапанов: Hoerbiger / Bosch, Германия
- Основные электрические компоненты: Schneider
- Оптические весы Givi, Италия

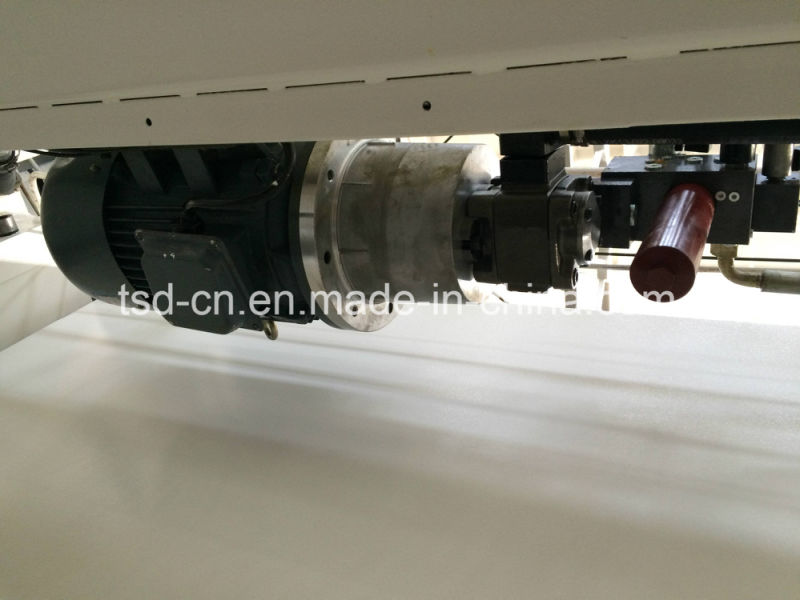

- Шестеренный насос с низким уровнем шума: Начи, Япония
- Уплотнительное кольцо главного масляного цилиндра: NOK, Япония
- Шариковый винт и линейная направляющая: ABBA, Тайвань
- Электрический шкаф охлаждения от ветра
Параметры
-Глубина горла
-Верхний и нижний инструменты
-Задний датчик с осями R, Z
-Световая завеса
-Масляный радиатор / грелка
-Сертификат CE
Производственный технологический процесс
Стальной лист на склад → физический и химический осмотр → дробеструйная (пыленепроницаемая) обработка стального листа → резка с помощью плазменной резки с ЧПУ → резка и обработка на каждой плоскости сварного соединения → комбинированная сварка → воздухозащитная сварка → снятие напряжения с помощью электрической печи → обработка через сверхпрочный полтип сверлильно-фрезерный станок, сверхмощный портальный фрезерный станок → Изготовление.
Упаковка: Покрытие антикоррозионным маслом на рабочей поверхности, спластикпленочный слой для всей машины. Упаковано в контейнер или навалом.
Послепродажное обслуживание:
1. Продавец прошел сертификацию системы качества ISO9001 с 1997 года и всегда строго соблюдает это качество.
Система управления в нашей компании и на наших продуктах.
Вся продукция до начала производства была строго проверена и соответствует техническому соглашению и
стандарт.
2. Гарантийный срок составляет один год с даты выдачи B / L или даты окончательной приемки тяжелой техники. Дольше гарантия
может быть приобретен пользователем.
3. Ввод в эксплуатацию: для тяжелой техники продавец отправляет техников (электрические, гидравлические и механические)
руководство по установке, тестированию и обучению операторов от 7 до 45 дней после машины
достигает фабрики пользователя. Но авиабилеты туда и обратно, местное проживание и пособие
(100 долларов США на человека в день) в стране пользователя будет обременена покупателем. Вышеуказанные расходы не будут
включены в предложение. Это пункты будут показаны в договоре.
3. Для среднего и мелкого стандартного оборудования им легко управлять в соответствии с инструкцией по эксплуатации. Пользователь
Сначала предложили внимательно прочитать руководство по эксплуатации, затем запустить машину. Любые неясные вопросы, пожалуйста, почувствуйте
свободно связаться с продавцом.
Если Пользователь настаивает на предоставлении технического обслуживания на заводе-изготовителе, пожалуйста, обратитесь к пунктам 2 послепродажного обслуживания.
служба.
4. Все товары Продавца могут быть отслежены по заводскому номеру. Запасные части могут поставляться так же, как бывшие,
что полезно для особых требований к дизайну клиентов.
5. Расходные материалы могут быть бесплатно доставлены клиенту в течение одного года с даты поставки, а также
услуги долгосрочного технического консультанта доступны.
6. Распространенная ошибка может быть решена с помощью электронной почты, телефона и видеосвязи на расстоянии. Пользователь должен предоставить полный
описание неисправности, четкие картинки и видео, если это возможно.
Как только возникла серьезная проблема с качеством из-за производственной причины Продавца в течение одного года с
B / L дата или дата окончательной приемки тяжелой техники. Продавец отправит их технику для ремонта.
7. После годичной гарантии Продавец предоставит бесплатную техническую консультацию и запасные части и техник.
сервис по самой низкой цене.
