Пресс для формовки труб LSAW (TDY37K-3500/1120 × 13000)

Количество:
Запрос цены

  • TDY37K-3500/1120 × 13000
  • 35000 кн
  • 13000mm
  • 2 кусочка
  • 1800мм
  • 2890 мм
  • 400 мм
  • Электрогидравлический пропорциональный клапан
  • Механическая компенсация под нижним инструментом
  • Передняя и задняя, ​​наклонная и параллельная подача
  • Структурные и Нефтяные Трубы
  • ТСД
  • контейнером со слоем мягкой пленки
  • TDY37K-3500/1120 × 13000
  • Китай
  • 8462219000
Пресс для формовки труб LSAW
модельTDY37K-3500/1120 × 13000

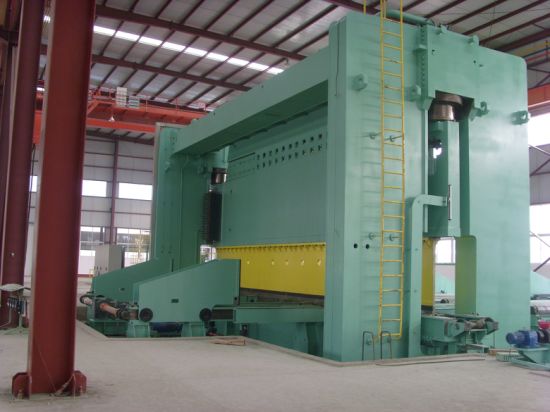

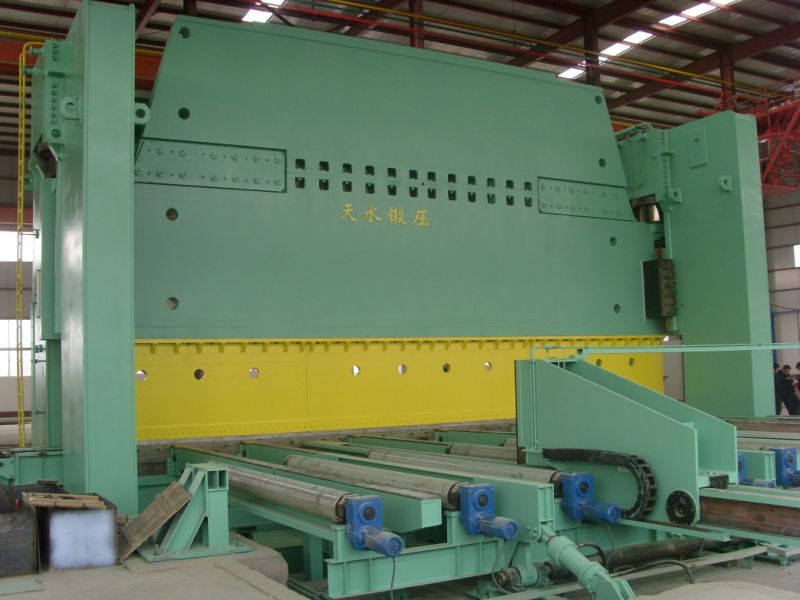

Пресс для формовки труб LSAW (TDY37K-3500/1120 × 13000)




Функции:
- Проектирование ANSYS и оптимизация с помощью имитационной модели
- сталь ASTM283M Gr.D для использования в полностью сварных конструкциях
-Table, Upright & Ram разработан как полная жесткость, чтобы обеспечить полную загрузку работы
- Синхронизация правого и левого масляных цилиндров (Y1, Y2) достигнута отделенной Германиейэлектрические гидравлические
пропорциональный клапан с высокой стабильностью.
- Полностью замкнутый контур управления с высокой точностью
- Механическая коронка на столе
- Установка прилегающих поверхностей масляных цилиндров, линейной направляющей, обработанного рабочего стола
в один время на мощном фрезерном станке с хорошей параллельностью и перпендикулярностью
- Доступна эксцентричная нагрузка
- Специальный верхний инструмент и нижний инструмент для трубы
- ЧПУ Передняя и задняя система подачи
- защита от перегрузки



Технические характеристики
имя
Данные
Единица измерения

Трубно-формовочный пресс		 Номинальное давление 35000 К.Н.

Длина рабочего стола		 13000 мм

Ширина рабочего стола		 1300 мм

Эффективное внутреннее расстояние		 12500 мм

Ширина бокового горла		 1800 мм

Инсульт		 400 мм

Максимум. высота проема		 2890 мм

Количество главного масляного цилиндра		 2 рис.
Скорость плунжера скорость приближения 60 мм / с

Рабочая скорость		 6 мм / с

Скорость возврата		 55 мм / с
Главный двигатель 2 × 90 KW

Dimensions		 длина 17000 мм
ширина 8500 мм

Высота над землей		 9200 мм

Глубина земли		 5500 мм

Вторичный механизм

Продольный механизм подачи
Спецификация
Данные
Единица измерения
замечания

Эффективная длина		 13000 мм

Эффективная ширина кормления		 4500 мм

Скорость подачи		 270 мм / с Adjustable

Ролл мотор		 12 × 1,5 KW


измерения
длина		 15000 мм

ширина		 4800 мм

Высота		 820 мм

Передний механизм подачи
Фиксированные передние сторонники кормления		 3325 мм Всего 7 фото

Сторонник холостого хода
передний механизм подачи
Кормление инсульта		 8000 мм

Скорость подачи		 12 м / мин
Максимум.

Точность позиционирования		 ± 0,3 мм

Задний механизм подачи
Фиксированная длина задней опоры		 3200 мм Всего 4 фото
сторонник холостого хода

Передний механизм подачи
Кормление инсульта		 3180 мм

Скорость подачи		 12 м / мин
Максимум.

Точность позиционирования		 ± 0,3 мм

Механизм выхода
Механизм выхода
Выходной цилиндр		 D = 90 мм

Выходная сила		 160 К.Н. Всего 7 фото

Мощность гидроагрегата		 22 KW
Боковой экстрактор
Выходная сила		 90 К.Н.

Out, пусть скорость		 12 М / мин

Формовочный пресс
Высота плиты от пола		 750 мм
7
Контрольная ось 7		 Y1, Y2,ИКС1,Р1,ИКС2,Р2, Z
Основная машина: Y1, Y2,передняя часть: X1,Р1,
Сзади: X2,Р2, Z

Общий вес		 660
тонна




Стандартная конфигурация:
- Система ЧПУ DA66T up, Delem, Голландия / DNC880S, Cybelec, Швейцария / ESA S560, Италия
- Электрогидравлическая пропорциональная группа синхронных клапанов: Hoerbiger / Bosch, Германия
- Основные электрические компоненты: Schneider
- Оптические весы Givi, Италия
- Шестеренный насос с низким уровнем шума: Начи, Япония
- Уплотнительное кольцо главного масляного цилиндра: NOK, Япония
- Шариковый винт и линейная направляющая: ABBA, Тайвань
- Электрический шкаф охлаждения от ветра

Параметры
-Глубина горла
-Верхний и нижний инструменты
-Световая завеса
-Масляный радиатор / грелка
-Сертификат CE

Производственный технологический процесс
Стальная пластина на склад → Физико-химический контроль → Стальная шаровая обработка (пыленепроницаемая) обработка →
резка с помощью плазменной резки с ЧПУ → резка и обработка на каждой плоскости сварного соединения → составная сварка →
Сварка с защитой воздуха → Снятие напряжения с помощью электрической печи
станок, сверхмощный портальный фрезерный станок → Изготовление.

Упаковка:
Покрытие антикоррозионным маслом на рабочей поверхности, слоем полиэтиленовой пленки для всей машины. Упаковано в тару и навалом.

Послепродажное обслуживание:
1. Продавец прошел сертификацию системы качества ISO9001 с 1997 года и всегда строго выполняет это
Система менеджмента качества в нашей компании и на нашей продукции.
Вся продукция до начала производства была строго проверена и соответствует техническому соглашению и
стандарт.
2. Гарантийный срок составляет один год с даты выдачи B / L или даты окончательной приемки тяжелой техники.
Более длительная гарантия может быть приобретена пользователем.
3. Ввод в эксплуатацию: для тяжелой техники продавец отправляет техников (электрические, гидравлические и механические)
руководство по установке, тестированию и обучению операторов от 7 до 45 дней после машины
достигает фабрики пользователя. Но авиабилеты туда и обратно, местное проживание и пособие
(100 долларов США на человека в день) в стране пользователя будет обременена покупателем. Вышеуказанные расходы не будут
включены в предложение. Это пункты будут показаны в договоре.
3. Для среднего и мелкого стандартного оборудования им легко управлять в соответствии с инструкцией по эксплуатации. Пользователь
Сначала предложили внимательно прочитать руководство по эксплуатации, затем запустить машину. Любые неясные вопросы, пожалуйста, почувствуйте
свободно связаться с продавцом.
Если Пользователь настаивает на предоставлении технического обслуживания на заводе-изготовителе, пожалуйста, обратитесь к пунктам № 2
послепродажное обслуживание.
Все товары продавца могут быть отслежены по заводскому номеру. Запасные части могут быть поставлены так же, как
бывший, что полезно для особых требований к дизайну клиентов.
5. Расходные материалы могут быть бесплатно доставлены клиенту в течение одного года с даты поставки,
и услуга долгосрочного технического консультанта доступна.
6. Распространенная ошибка может быть решена с помощью электронной почты, телефона и видеосвязи на расстоянии. Пользователь должен
предоставить полное описание неисправности, четкие фотографии и видео, если это возможно.
Как только возникла серьезная проблема с качеством из-за производственной причины Продавца в течение одного года
с даты B / L или даты окончательной приемки тяжелой техники. Продавец отправит своего техника
восстановить его .
7. После одного года гарантии Продавец предоставит бесплатную техническую консультацию и запасные части и техник.
сервис по самой низкой цене.



Качество во-первых, клиент во-первых

Центр исследований и разработок TSD был удостоен звания Национального центра исследований и разработок. Мы рады получить ваш запрос, и мы вернемся к нему как можно скорее.
