TDYA39K-3600/12500

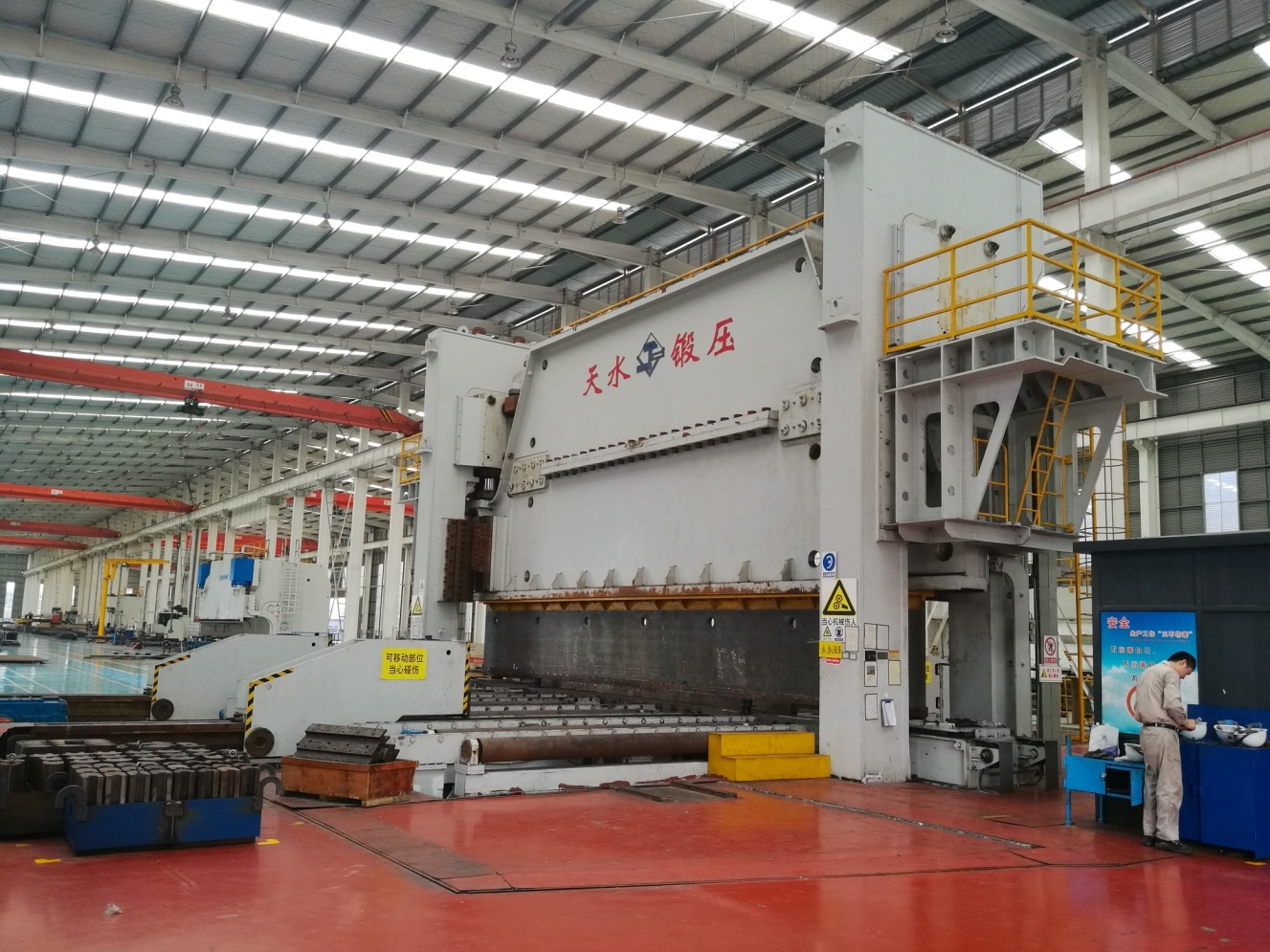

Трубно-формовочный пресс
модель：TDYA39K-3600/12500
Функции:
l54 года производственного опыта.
lРазработка программного обеспечения ANSYS и UGS \ CAD \ CAE \ CAM 3D, анализ методом конечных элементов, ноу-хау и патентная технология изобретений.
lКонструкция рабочего стола и плунжера подходит для условий работы с высоким удельным давлением длинных и коротких заготовок и может выдерживать условия формирования тяжелых нагрузок коротких и толстых заготовок.
lОсновные детали полностью отожжены и сняты с напряжений.
lСтойки, трамбовки и рабочие столы обрабатываются один раз на крупногабаритном сверлильно-фрезерном станке для обеспечения параллельности, перпендикулярности и параллельности каждой монтажной поверхности.
lСтруктура уплотнения масляного цилиндра подходит для быстрой и медленной конверсии машины без утечки. Масляный цилиндр с плунжером имеет сферическое плавающее соединение, 360-градусный адаптивный контакт, равномерное усилие, исключающее ударную вибрацию во время работы плунжера.
lГлавная направляющая имеет четырехстоечный восьмигранный прямоугольный скользящий направляющий рельс, который имеет функцию самосмазывания и функцию бокового поворота, что предотвращает боковые нагрузки на масляный цилиндр. Наклонное движение плунжера более надежно при изгибе конической заготовки.
lПринято расположение гидравлического трубопровода большого диаметра, и трубопровод надежно герметизирован, чтобы свести к минимуму ударную вибрацию.
lСистема ЧПУ сохраняет больше свойств материала и является более гибкой в работе.
lКонструкция верхнего приспособления для инструмента большая в верхней части и малая в нижней части, что может соответствовать формовке конических заготовок. Между нижними вставками инструмента нет зазора, а большая дуга нижнего инструмента обеспечивает более красивую форму заготовки. Высокая жесткость нижнего инструмента обеспечивает прямолинейность заготовки.
lПередний и задний механизмы подачи с большим крутящим моментом, быстрой и медленной сменой скорости, передним и задним движением каждого механизма можно управлять независимо. Простое ручное управление с высокой эффективностью и точностью подачи.
lЦентр нижнего инструмента снабжен двумя видами сторонников. Один из них заключается в том, чтобы помочь заготовке перемещаться вперед и назад при подаче, а другой - поднимать заготовку при выгрузке, чтобы избежать трения между заготовкой и нижним инструментом.
lИспользуя высокопрочный механизм возвратно-поступательного разгрузки, нажимная кнопка приводит к разгрузке заготовки в боковом направлении, и разгрузка стабильна и надежна.
Точность машины
1. Точность позиционирования поршня (ось Y1, Y2): ± 0,03㎜
Точность позиционирования повторения плунжера (ось Y1, Y2): ± 0,01㎜
2. Ось V устройства компенсации прогиба стола:
Устройство компенсации наклонного утюга верстака, числовое управление, делают верстак формой идеальной выпуклой кривой, компенсируют отклонение плунжера и верстака, чтобы получить удовлетворительную компенсацию прогиба, и делают сложенный угол заготовки в направлении длины постоянным, повышение точности детали.
технические параметры
NO. | имя | Единица измерения | параметр | |
1 | Номинальное давление | kN | 36000 | |
2 | Длина рабочего стола | мм | 13000 | |
3 | Эффективное внутреннее расстояние | мм | 12500 | |
4 | Ширина бокового горла | мм | 1800 | |
5 | Инсульт | мм | 600 | |
6 | Максимум. высота проема | мм | 2000 | |
7 | Скорость плунжера | скорость приближения | мм / с | 80 |
Рабочая скорость | мм / с | 8 | ||
Скорость возврата | мм / с | 80 | ||
8 | Главный двигатель | kW | 4×75 | |
9 | Масляный цилиндрвместимость | L | 9000 | |
10 | Масляный радиатор | 2 | LYD300 | |
11 | Система ЧПУ | модель | DA58T | |
Количество осей | 2 + 1 | Y1, Y2，V1 | ||
12 | Dimensions | длина | мм | 18400 |
ширина | мм | 5100 | ||
Высота над землей | мм | 8600 | ||
Послепродажное обслуживание
1, Продавец прошел сертификацию системы качества ISO9001 с 1997 года и всегда строго выполняет эту систему менеджмента качества в нашей компании и на наших продуктах. Все продукты до заводских работ были строго протестированы и соответствуют техническому соглашению и стандарт.
2. Гарантия составляет один год с даты окончательной приемки тяжелой техники. Более длительная гарантия может быть приобретена пользователем.
3. Ввод в эксплуатацию: для тяжелой техники продавец посылает техников (электрические, гидравлические и механические) для руководства по установке, тестированию и обучению операторов после того, как машина прибудет на фабрику пользователя. Но местное жилье в стране пользователя будетрасположеныПокупателем. Вышеуказанные сборы не включены в предложение. Это пункты будут показаны в договоре.
4, Все товары продавца могут быть отслежены по заводскому номеру. Запасные части могут поставляться так же, как и первые, что полезно для особых требований заказчика к проектированию.
5, Расходные материалы могут быть бесплатно доставлены заказчику в течение одного года с даты поставки, а также услуги долгосрочного технического консультанта доступны.
6, Распространенная ошибка может быть решена с помощью электронной почты, телефона и видеосвязи на расстоянии. Пользователь должен предоставить полный описание неисправности, четкие картинки и видео, если это возможно.
Как только возникает серьезная проблема качества из-за производственной причины Продавца в течение одного года с даты B / L или даты окончательной приемки тяжелой техники. Продавец отправит их технику для ремонта.
7, После годичной гарантии Продавец предоставит бесплатную техническую консультацию, а также запчасти и техническое обслуживание при минимальных затратах
