2-WE67K-2000/8000
TSD
2-WE67K-2000/8000
Электрогидравлические пропорциональные клапаны
Механическая компенсация на столе
Стандартный или увеличенный
Передняя или боковая
Полюс или стальная конструкция
ТСД
в контейнере и навалом
2-WE67K-2000/8000
Китай
8462219000

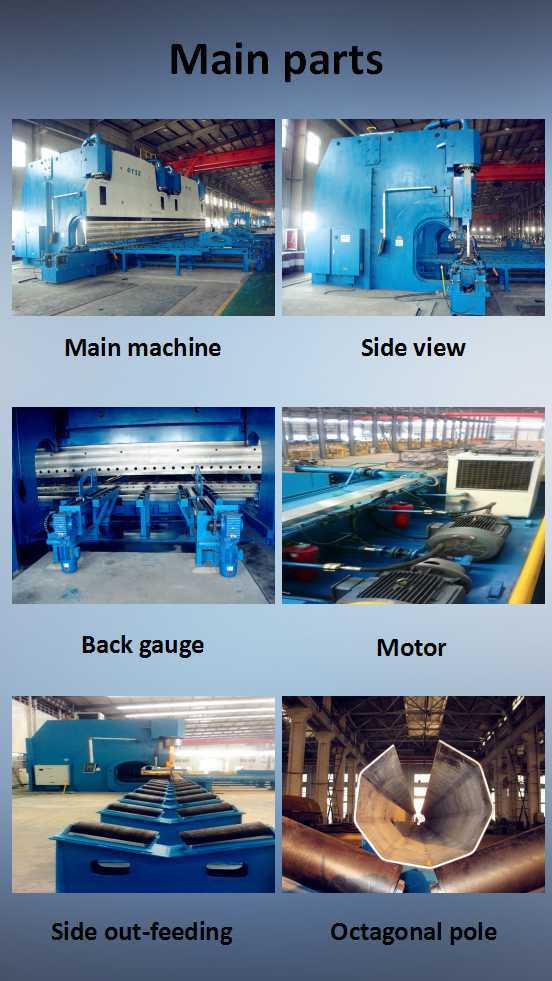

Гибочный пресс с ЧПУ в тандеме
Модель 2-WE67K-2000/8000
Функции:
-Дизайн ANSYS и Оптимизация по имитационной модели - сталь ASTM283M Gr.D для полной сварки
- Стол, стойка и баран спроектированы с полной жесткостью для обеспечения полной нагрузки при работе
- Синхронизация правого и левого масляных цилиндров достигается с помощью отдельного электрогидравлического пропорционального клапана Германии с высокой стабильностью.
- Полностью замкнутый контур управления с высокой точностью
- Усовершенствованное касание шарового соединения между цилиндром и масляным цилиндром для обеспечения вертикального перемещения поршня при
обработка конической заготовки
- Механический клиновый венец на столе для достижения точной компенсации.
- Значение заводной головки регулируется автоматически по оси V для повышения точности заготовки.
- большое горло - острый верхний инструмент
- Ручная регулировка открывания нижнего инструмента
- Приводной стальной канат боковой подачи
- Моторизованная фронтальная и обратная подача
Патенты на наш листогибочный пресс в тандеме:
- Соединительная конструкция в вертикальном положении (китайский национальный патент № ZL 2009 2 0222143.1)
- Усовершенствованная главная направляющая система плунжера (национальный патент Китая № ZL2009 1 0261552.7)
- механизм подъема заготовки в нижнем инструменте после прессования (национальный патент Китая № 2011 2 05608636)
Тахнические данные:
Технические характеристики
| Номинальное давление | 2 × 20000kN |
| Длина стола | 2 × 8000mm |
| Расстояние между стойками | 6100 мм |
| Горло | 1600 мм |
| Удар барана | 400 мм |
| Максимум. открытая высота | 1340 мм |
| Скорость: | Приближается к 60 мм / с Рабочая 6 мм / с Возвращение 50мм / с |
| Мощность главного мотора | 2 × 55кВт |
| Общий тусклый (L * W * H): | 17000 × 6200 × 6600 |
| Вес | 490000 кг |
Дата выпуска (2-WE67K-300t-2000t)
| Тип имя | 2-WE67K-300/3200 300/4000 300/5000 300/6000 | 2-WE67K-400/4000 400/5000 400/6000 400/7000 | 2-WE67K-500/4000 500/5000 500/6000 500/7000 | 2-WE67K-650/5000 650/6000 650/7000 650/8000 | 2-WE67K-800/6000 800/7000 800/8000 800/10000 | 2-WE67K-1000/6000 1000/7000 1000/8000 1000/10000 | 2-WE67K-1200/6000 1200/7000 1200/8000 1200/10000 | 2-WE67K-1600/6000 1600/7000 1600/8000 1600/10000 | 2-WE67K-2000/8000 2000/10000 | |
| номинальное давление (кН) | 2 × 3000 | 2 × 4000 | 2 × 5000 | 2 × 6500 | 2 × 8000 | 2 × 10000 | 2 × 12000 | 2 × 16000 | 2 × 20000 | |
| Длина стола (мм) | 2 × 3200 2 × 4000 2 × 5000 2 × 6000 | 2 × 4000 2 × 5000 2 × 6000 2 × 7000 | 2 × 4000 2 × 5000 2 × 6000 2 × 7000 | 2 × 5000 2 × 6000 2 × 7000 2 × 8000 | 2 × 6000 2 × 7000 2 × 8000 2 × 10000 | 2 × 6000 2 × 7000 2 × 8000 2 × 10000 | 2 × 6000 2 × 7000 2 × 8000 2 × 10000 | 2 × 7000 2 × 8000 2 × 10000 2 × 12000 | 2 × 8000 2 × 10000 | |
| ширина рабочего стола (мм) | 300 | 400 | 400 | 400 | 550 | 550 | 600 | 600 | 800 | |
| Расстояние между стойками (мм) | 2680 3380 4000 4800 | 3200 4000 4800 5100 | 3200 4000 4800 5100 | 4000 4800 5100 6100 | 4800 5100 6100 7800 | 4800 5100 6100 7800 | 4800 5100 6100 7800 | 4800 5100 6100 8000 | 6100 8000 | |
| Глубина горла (мм) | 400 | 400 | 1100 | 1100 | 1200 | 1600 | 1600 | 1600 | 1600 | |
| Ход поршня (мм) | 250 | 320 | 350 | 320 | 400 | 400 | 400 | 400 | 400 | |
| Открытая высота (мм) | 520 | 630 | 1000 | 1000 | 1210 | 1340 | 1340 | 1340 | 1340 | |
| Скорость плунжера (мм / с) | Приближаясь | 100 | 60 | 60 | 60 | 80 | 70 | 60 | 60 | 60 |
| Работает | 8 | 7 | 7 | 7 | 8 | 8 | 6 | 6 | 6 | |
| возврате | 100 | 55 | 55 | 55 | 80 | 80 | 60 | 50 | 50 | |
| Мощность главного двигателя (кВт) | 2 × 22 | 2 × 30 | 2 × 37 | 2 × 55 | 2 × 55 | 2 × 37 | 2 × 45 | 2 × 55 | 2 × 55 | |
| Габаритные размеры (мм) | длина | 2 × 3500 2 × 4500 2 × 5500 2 × 6500 | 2 × 4400 2 × 5400 2 × 6400 2 × 7400 | 2 × 4500 2 × 5500 2 × 6500 2 × 7500 | 2 × 5500 2 × 6500 2 × 7500 2 × 8500 | 2 × 6500 2 × 7500 2 × 8500 2 × 10500 | 2 × 6500 2 × 7500 2 × 8500 2 × 10500 | 2 × 6500 2 × 7500 2 × 8500 2 × 10500 | 2 × 7500 2 × 8500 2 × 10500 2 × 12500 | 2 × 8500 2 × 10450 |
| ширина | 2260 | 2360 | 2600 | 2930 | 3800 | 4500 | 4600 | 5700 | 6200 | |
| Hight | 3400 | 3780 | 4400 | 4500 | 5600 | 5700 | 5900 | 6400 | 6600 | |
| Вес (кг) | 41000 46000 53000 62000 | 57000 65000 75000 83000 | 96000 106000 116000 128000 | 131000 143000 155000 167000 | 190000 200000 210000 230000 | 250000 262000 275000 300000 | 268000 285000 300000 300000 | 375000 390000 405000 435000 | 490000 530000 | |
Стандартная конфигурация:
- Система ЧПУ DA52 up, Delem, Голландия / DNC880S, Cybelec, Швейцария / ESA S530, Италия
- Электрогидравлическая пропорциональная группа синхронных клапанов: Hoerbiger / Bosch, Германия
- Основные электрические компоненты: Schneider
- Оптическая шкала: Гиви, Италия
- Масляный насос: Начи, Япония
- Уплотнительное кольцо главного масляного цилиндра: NOK, Япония
- Электрический шкаф охлаждения от ветра
Параметры:
-Глубина горла
- ЧПУ передняя и задняя подача контролируется осями
- Легко зацикленный механизм подачи
- Механизм подъема заготовки в нижнем инструменте после нажатия
- Лазерная маркировка для прессования полюсов
- масляный радиатор / грелка
Производственный технологический процесс
Стальной лист на склад → физический и химический осмотр → дробеструйная (пыленепроницаемая) обработка стального листа → резка с помощью плазменной резки с ЧПУ → резка и обработка на каждой плоскости сварного соединения → комбинированная сварка → воздухозащитная сварка → снятие напряжения с помощью электрической печи → обработка через Сверлильно-фрезерный станок для тяжелых условий эксплуатации, фрезерный станок с подвижным порталом → Изготовление.
Упаковка:Покрытие антикоррозионным маслом на рабочей поверхности, слоем полиэтиленовой пленки для всей машины. Упаковано в тару и навалом.
Послепродажное обслуживание:
1. Продавец прошел сертификацию системы качества ISO9001 с 1997 года и всегда строго соблюдает это качество.
Система управления в нашей компании и на наших продуктах.
Вся продукция до начала производства была строго проверена и соответствует техническому соглашению и
стандарт.
2. Гарантийный срок составляет один год с даты выдачи B / L или даты окончательной приемки тяжелой техники. Дольше гарантия
может быть приобретен пользователем.
3. Ввод в эксплуатацию: для тяжелой техники продавец отправляет техников (электрические, гидравлические и механические)
руководство по установке, тестированию и обучению операторов от 7 до 45 дней после машины
достигает фабрики пользователя. Но авиабилеты туда и обратно, местное проживание и пособие
(100 долларов США на человека в день) в стране пользователя будет обременена покупателем. Вышеуказанные расходы не будут
включены в предложение. Это пункты будут показаны в договоре.
3. Для среднего и мелкого стандартного оборудования им легко управлять в соответствии с инструкцией по эксплуатации. Пользователь
Сначала предложили внимательно прочитать руководство по эксплуатации, затем запустить машину. Любые неясные вопросы, пожалуйста, почувствуйте
свободно связаться с продавцом.
Если Пользователь настаивает на предоставлении технического обслуживания на заводе-изготовителе, пожалуйста, обратитесь к пунктам 2 послепродажного обслуживания.
служба.
4. Все товары Продавца могут быть отслежены по заводскому номеру. Запасные части могут поставляться так же, как бывшие,
что полезно для особых требований к дизайну клиентов.
5. Расходные материалы могут быть бесплатно доставлены клиенту в течение одного года с даты поставки, а также
услуги долгосрочного технического консультанта доступны.
6. Распространенная ошибка может быть решена с помощью электронной почты, телефона и видеосвязи на расстоянии. Пользователь должен предоставить полный
описание неисправности, четкие картинки и видео, если это возможно.
Как только возникла серьезная проблема с качеством из-за производственной причины Продавца в течение одного года с
B / L дата или дата окончательной приемки тяжелой техники. Продавец отправит их технику для ремонта.
7. После одного года гарантии Продавец предоставит бесплатную техническую консультацию и запасные части и техник.
сервис по самой низкой цене.
