TXW12-12 * 2000
TSD
TXW12-12 * 2000
4 рулона
ТСД
контейнером со слоем мягкой пленки
TXW12-12 * 2000
Китай
8462299000
Особенность

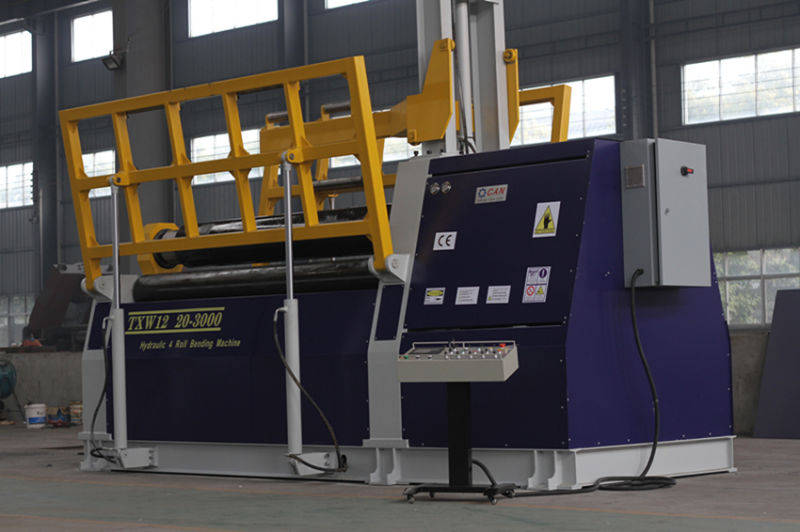

- Четырехвалковый гидравлический листогибочный станок с ЧПУ
- с предварительной гибкой
- Предварительная гибка и прокатка могут выполняться автоматически один раз за один рабочий цикл.
- верхний ролик - приводной ролик
- Подъем нижнего и двух боковых роликов с гидравлическим приводом
- Смещение нижнего ролика и подъема двух боковых роликов контролируется ЧПУ
- Отображение на экране для смещения
- синхронная точность± 0,1мм
- Баланс в хвостовой части верхнего ролика для удобной выгрузки готовой заготовки
- Независимая рабочая станция
- с защитной блокировкой
- Задний боковой ролик при подъеме может выровнять лист, чтобы обеспечить минимальную разницу для каждой цилиндрической оболочки
модель | TXW12-12 * 2000 |
контроль | CNC |
Диаметр верхнего ролика | Φ260mm |
Максимальная толщина изгиба | 12мм |
Максимальная толщина | 10мм |
Максимальная длина изгиба | 2000мм |
Режим вождения рабочий ролик | Верхний и нижний роликовый привод с помощью гидравлического двигателя |
Скорость прокатки | Около 4 м / мин |
остальной прямой край | ≤1,5 толщины плиты |
Минимальный диаметр прокатки | Φ650mm |
Суммарная мощность | 15KW |
Основная конфигурация
имя | содержание | ||
пеленг | Тип | Двухрядный самоустанавливающийся шариковый подшипник тяжелого валка | |
поставщик | Wanfangdian подшипниковый завод | ||
Работает ролик | материал | 42CrMo | |
твердость | HB260-300 | ||
поставщик | Huaxiang специальная сталь, Цзянсу, Китай | ||
Подвал и Боковая рама машины | материал | Q235A | |
Режим обработки | Сварка, снятие напряжений и обработка на фрезерно-расточном станке с ЧПУ | ||
поставщик | Каян, Цзянсу, Китай | ||
Гидравлический двигатель | поставщик | Xinhong, Нинбо, Китай | |
двигатель | Тип | Серия Y | |
поставщик | Jiangyin Kaicheng / Шаньдун Кайюань, Китай | ||
Гидравлическая система | Гидравлический насос | Тип | Шестеренчатый насос |
поставщик | Хэфэйский завод гидравлических компонентов | ||
клапан | поставщик | Yuken | |
Главный масляный цилиндр | Корпус цилиндра и поршень | 45сталь, HB217-255. | |
поставщик | Jiangdu, Китай | ||
Уплотнительное кольцо | ООН | ||
поставщик | D-Z, Тайвань | ||
CNC система | Главный электрический компонент | SIEMENS | |
Сенсорный экран | Кастомизировано производителем | ||
Контроллер ЧПУ | 10 ось | ||
Электрическая линейка | OMRON | ||
Програмное обеспечение | Китай |
Параметры
- Внутренняя подъемная рама
- Наружная опорная рама
Объем поставки
корпус машины
электрическая система
гидравлическая система
смазочное оборудование
