| Количество: | |
|---|---|
W12-20X1500
TSD
W12-20X1500
4 рулона
20 мм
245 МПа
16 мм
1500 мм
Доступный
400 мм
4 м / мин
15 кВт
Общий размер (ДхШхВ): 5200 * 1600 * 2000 мм
ТСД
контейнером со слоем мягкой пленки
W12-20X1500
Китай
8462299000
Функции:

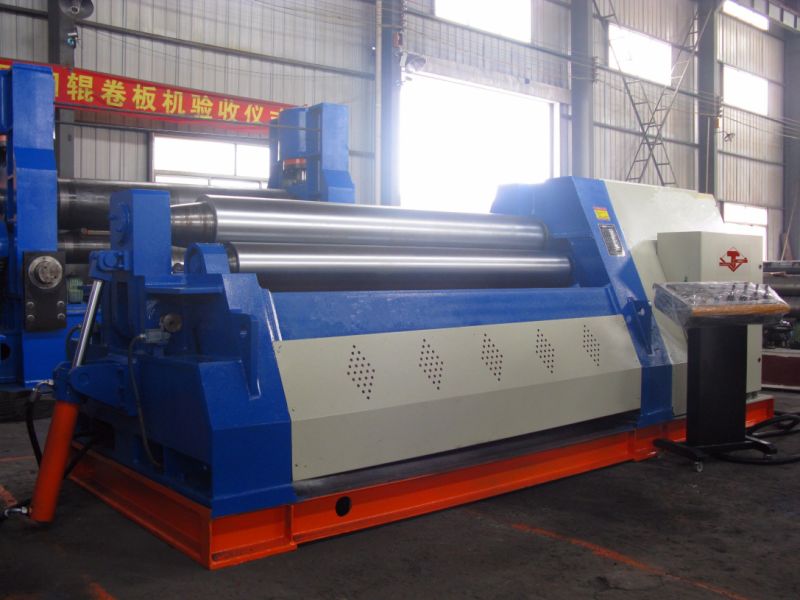

- Четырехвалковый гидравлический листогибочный станок с ЧПУ
- с предварительной гибкой
- Предварительная гибка и прокатка могут выполняться автоматически один раз за один рабочий цикл.
- верхний ролик - приводной ролик
- Подъем нижнего и двух боковых роликов с гидравлическим приводом
- Смещение нижнего ролика и подъема двух боковых роликов контролируется ЧПУ
- Отображение на экране для смещения
- синхронная точность± 0,1мм
- Баланс в хвостовой части верхнего ролика для удобной выгрузки готовой заготовки
- Независимая рабочая станция
- с защитной блокировкой
| модель | W12-20 × 1500 |
| Максимальная толщина плиты | 20 мм (σs≤250MPa) |
| Толщина предварительного изгиба | 16 мм (σs≤250MPa) |
| Максимальная ширина плиты | 1500мм |
| Минимальный диаметр прокатки | 400мм |
| Диаметр верхнего рулона | 300мм |
| Диаметр нижнего рулона | 280мм |
| Диаметр бокового рулона | 200мм |
| Скорость прокатки | 4м / мин |
| Гидравлическое давление | 19.5MPa |
| Мощность главного мотора | 15KW |
| Главная дорога | Гидравлический мотор |
| Габаритные размеры (Д * Ш * В) (мм) | 5200 * 1600 * 2000 |
| Вес (кг) | 9400 |
Основная конфигурация
| Наименование компонента | Спецификация | ||
| пеленг | Тип | Двухрядный самоустанавливающийся подшипник | |
| производитель | Wafang Gears Group | ||
| Работа ролики | материал | 42CrMo | |
| твердость | HB220-260 / HRC40-45 | ||
| производитель | Нанкинский металлургический комбинат | ||
| База борад и боковые кронштейны | материал | Q235B | |
| Производить искусство | Сварная конструкция, обработка напряжением, расточно-фрезерный станок с ЧПУ | ||
| производитель | Тяньшуй Металлообрабатывающий Станок (Группа) Лтд | ||
| двигатель | Тип | Гидравлический мотор | |
| производитель | Нинбо Ифа | ||
| Электрическая система | Основные электрические компоненты | Сименс | |
| Датчик смещения | Omron | ||
| Сенсорный экран | Сименс | ||
| PLC | Сименс | ||
| Гидравлическая система | Гидравлический насос | Тип | Шестеренчатый насос |
| производитель | Хэфэй Чанюань Гидравлика Лтд | ||
| клапан | YUKEN | ||
| Главный масляный насос | Цилиндр и шток поршня | 45 # сталь, термообработка HRC 48-50 | |
| производитель | Цзянсу Джиуджиу / Цзянсу Оупу | ||
| Уплотнения главного масляного насоса | Серия Yx | ||
| производитель | Тайвань Динцзи | ||
Параметры
- Внутренняя подъемная рама
- Единственная внешняя несущая рама
Объем поставки
корпус машины
электрическая система
гидравлическая система
Функции:
- Четырехвалковый гидравлический листогибочный станок с ЧПУ
- с предварительной гибкой
- Предварительная гибка и прокатка могут выполняться автоматически один раз за один рабочий цикл.
- верхний ролик - приводной ролик
- Подъем нижнего и двух боковых роликов с гидравлическим приводом
- Смещение нижнего ролика и подъема двух боковых роликов контролируется ЧПУ
- Отображение на экране для смещения
- синхронная точность± 0,1мм
- Баланс в хвостовой части верхнего ролика для удобной выгрузки готовой заготовки
- Независимая рабочая станция
- с защитной блокировкой
| модель | W12-20 × 1500 |
| Максимальная толщина плиты | 20 мм (σs≤250MPa) |
| Толщина предварительного изгиба | 16 мм (σs≤250MPa) |
| Максимальная ширина плиты | 1500мм |
| Минимальный диаметр прокатки | 400мм |
| Диаметр верхнего рулона | 300мм |
| Диаметр нижнего рулона | 280мм |
| Диаметр бокового рулона | 200мм |
| Скорость прокатки | 4м / мин |
| Гидравлическое давление | 19.5MPa |
| Мощность главного мотора | 15KW |
| Главная дорога | Гидравлический мотор |
| Габаритные размеры (Д * Ш * В) (мм) | 5200 * 1600 * 2000 |
| Вес (кг) | 9400 |
Основная конфигурация
| Наименование компонента | Спецификация | ||
| пеленг | Тип | Двухрядный самоустанавливающийся подшипник | |
| производитель | Wafang Gears Group | ||
| Работа ролики | материал | 42CrMo | |
| твердость | HB220-260 / HRC40-45 | ||
| производитель | Нанкинский металлургический комбинат | ||
| База борад и боковые кронштейны | материал | Q235B | |
| Производить искусство | Сварная конструкция, обработка напряжением, расточно-фрезерный станок с ЧПУ | ||
| производитель | Тяньшуй Металлообрабатывающий Станок (Группа) Лтд | ||
| двигатель | Тип | Гидравлический мотор | |
| производитель | Нинбо Ифа | ||
| Электрическая система | Основные электрические компоненты | Сименс | |
| Датчик смещения | Omron | ||
| Сенсорный экран | Сименс | ||
| PLC | Сименс | ||
| Гидравлическая система | Гидравлический насос | Тип | Шестеренчатый насос |
| производитель | Хэфэй Чанюань Гидравлика Лтд | ||
| клапан | YUKEN | ||
| Главный масляный насос | Цилиндр и шток поршня | 45 # сталь, термообработка HRC 48-50 | |
| производитель | Цзянсу Джиуджиу / Цзянсу Оупу | ||
| Уплотнения главного масляного насоса | Серия Yx | ||
| производитель | Тайвань Динцзи | ||
Параметры
- Внутренняя подъемная рама
- Единственная внешняя несущая рама
Объем поставки
корпус машины
электрическая система
гидравлическая система
