| Количество: | |
|---|---|
W12NC-30X2500
TSD
W12NC-30 × 2500
4 ролика
да
± 0,1мм
на верхнем валике для выгрузки готовой продукции
30мм
25мм
2500мм
1800мм
ТСД
контейнером со слоем мягкой пленки
W12NC
Китай
8462299000

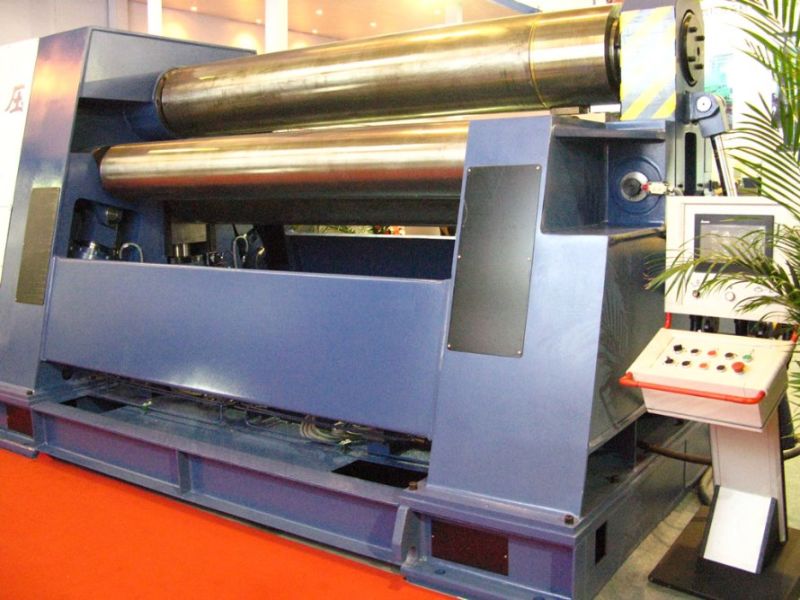

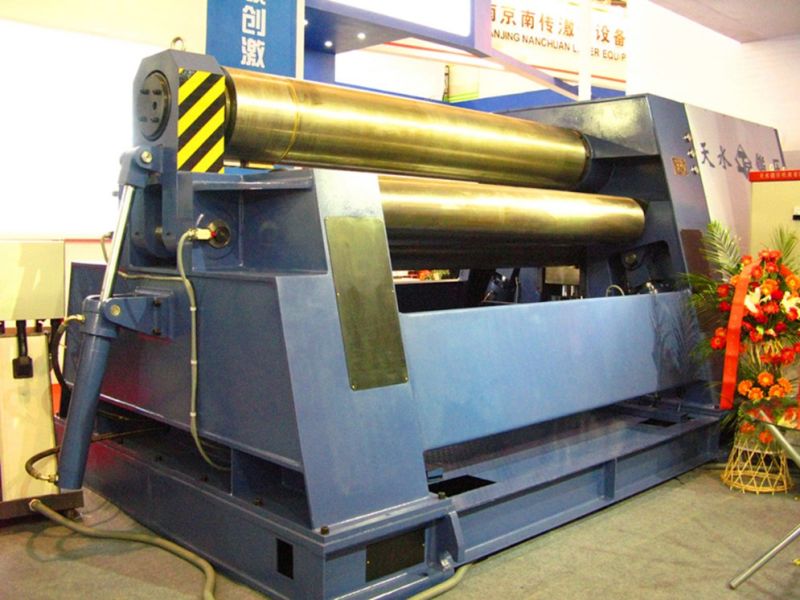

4-х рулонная машина
модель: W12NC-30 × 2500
Функции:
- Четырехвалковый гидравлический листогибочный станок с ЧПУ
- с предварительной гибкой
- Предварительная гибка и прокатка могут выполняться автоматически один раз за один рабочий цикл.
- верхний ролик - приводной ролик
- Подъем нижнего и двух боковых роликов с гидравлическим приводом
- Смещение нижнего ролика и подъема двух боковых роликов контролируется ЧПУ
- Отображение на экране для смещения
- синхронная точность± 0,1мм

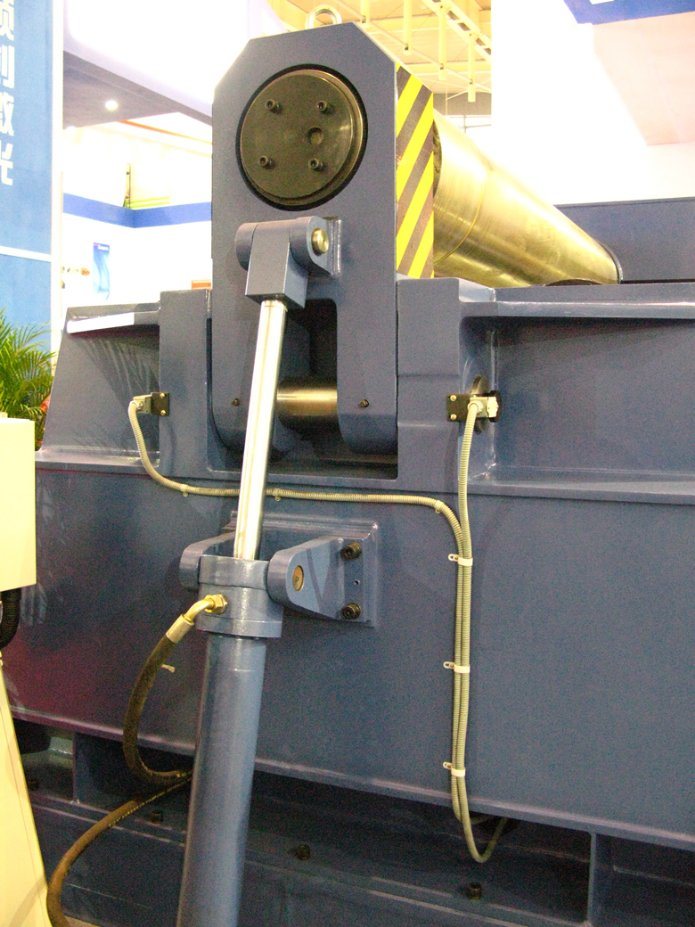

- Баланс в хвостовой части верхнего ролика для удобной выгрузки готовой заготовки
- Независимая рабочая станция
- с защитной блокировкой
Механическая часть
42CrMo материал роликов с HB220-260 ° / HRC45-50 ° упрочнения
Цельносварная рама машины для устранения внутренних напряжений
Приводной верхний ролик с оборотным масляным цилиндром и балансировочным механизмом на концах для легкой разгрузки заготовки

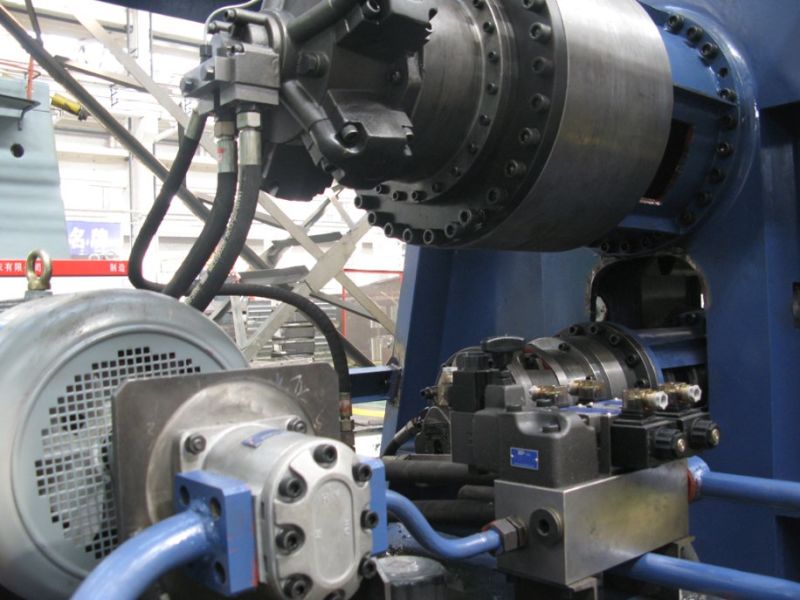

Нижний ролик и два боковых ролика приводятся в движение масляным цилиндром на концах. Нижний ролик совершает подъемное движение вверх и вниз, а два боковых ролика совершают наклонное подъемное движение. Подъемная синхронизация контролируется компьютером. Ролики могут останавливаться в любом необходимом положении.
Использование шарикоподшипника на конце роликов с меньшим коэффициентом трения и снижением энергопотребления
Функция: приводной цилиндр для подъема; Ведите два боковых ролика, чтобы сделать наклонное подъемное движение; Управляйте оборотом масляного цилиндра, чтобы сделать подъемное движение
В обороте масляного цилиндра установлен односторонний дроссельный клапан для регулировки скорости
Гидравлическое соединение труб с радиальным уплотнением, чтобы избежать утечки

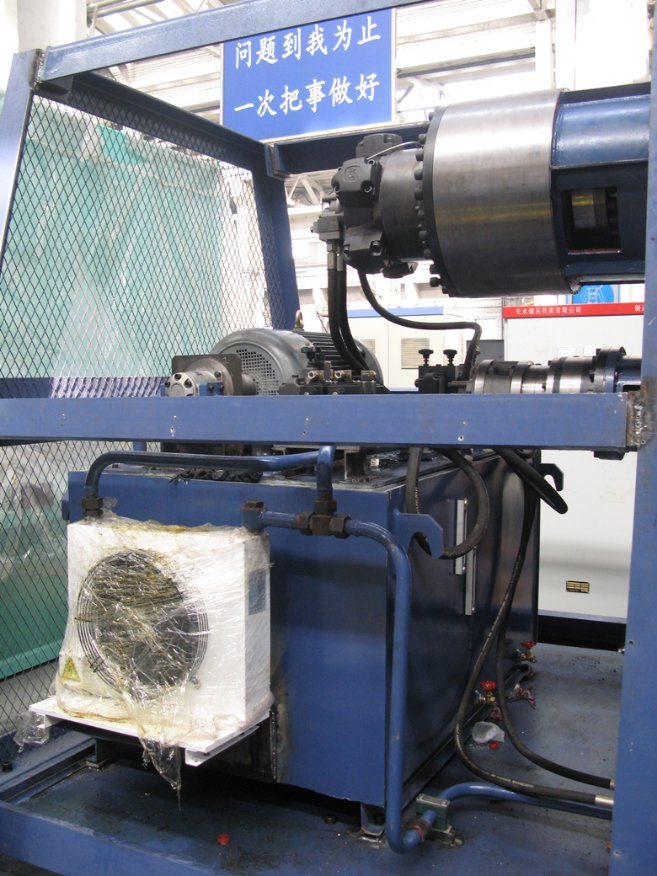

С масляным фильтром на трубопроводе и воздушным фильтром в масляном баке для обеспечения чистоты
Электрическая система
Программа Omron PLC с диагностикой, мониторингом, логической обработкой, памятью и блокировками
Подвижная рабочая станция с сенсорным экраном
Высокоточный оптический датчик для обеспечения точности позиционирования и контроля положения всех роликов.
Функция системы управления
Автоматически контролируют рабочие ролики, выполняют синхронизацию движения, контролируют синхронизацию подъема нижнего ролика, точность ± 0,2мм.
Управление синхронизацией подъема двух боковых роликов, точность ± 0,2 мм
Отображение данных в реальном времени прокатного листа, в том числе: Абсолютное положение двух концов в реальном времени показывает нижний ролик.
Два конца показывают абсолютно положение в реальном времени двух боковых роликов.
Градиент концов, показывающий в реальном времени нижний ролик
Градиент концов, показывающий в реальном времени двухсторонние ролики
Автоматическая сигнализация отказа
Основная конфигурация
Подшипник, Wanfangdian, известный китайский бренд
Коробка передач, Jiangu, известный китайский бренд
Мотор, Wu'xi Hongtai, Китай
Основные электрические компоненты, Siemens
Сенсорный экран, Touch win, Канада
ПЛК, Omron
Гидравлическая система, Тайвань
Параметры
- Конусное устройство
- Внутренняя подъемная рама
- Наружная опорная рама
Основные технические характеристики:
| Параметры модели | W12NC- | ||||||||||||||
| 20 × 2500 | 12 × 3000 | 16 × 3200 | 20 × 2000 | 20 × 2500 | 25 × 2000 | 25 × 2500 | 30 × 2000 | 32 × 2500 | 32 × 3200 | 40 × 2500 | 40 × 3200 | 50 × 2500 | 50 × 3200 | 60 × 3200 | |
| Максимум. ширина прокатки (мм) | 2000 | 3000 | 3200 | 2000 | 2500 | 2000 | 2500 | 2000 | 2500 | 3200 | 2500 | 3200 | 2500 | 3200 | 3200 |
| Максимум. толщина прокатки (мм) | 20 | 12 | 16 | 20 | 20 | 25 | 25 | 30 | 32 | 32 | 40 | 40 | 50 | 50 | 60 |
| Максимум. толщина изгиба (мм) | 16 | 8 | 12 | 16 | 16 | 20 | 20 | 25 | 25 | 25 | 32 | 32 | 40 | 40 | 50 |
| Минимум диаметр прокатки при макс. Толщина плиты и ширина (мм) | 1700 | 800 | 1000 | 900 | 800 | 800 | 1000 | 1000 | 1500 | 1800 | 1500 | 1600 | 1600 | 1800 | 2000 |
| Предел текучести плиты (МПа) | 150 | 245 | 245 | 245 | 245 | 245 | 245 | 245 | 245 | 245 | 245 | 245 | 245 | 245 | 245 |
| Диаметр верхнего рулона (мм) | 330 | 380 | 400 | 360 | 380 | 380 | 420 | 420 | 520 | 560 | 620 | 650 | 650 | 680 | 680 |
| Диаметр нижнего рулона (мм) | 310 | 330 | 380 | 330 | 340 | 340 | 360 | 360 | 500 | 540 | 580 | 580 | 580 | 600 | 660 |
| Боковой диаметр рулона (мм) | 220 | 280 | 320 | 260 | 280 | 280 | 320 | 320 | 350 | 400 | 480 | 480 | 480 | 480 | 500 |
| Скорость прокатки (м / мин) | 4 | 3.5 | 4.5 | 4 | 4.5 | 4.5 | 4.5 | 4.5 | 4 | 4.5 | 4 | 4.5 | 4.5 | 4 | 3 |
| Рабочее давление гидросистемы (МПа) | 16 | 16 | 16 | 16 | 16 | 16 | 20 | 20 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| Мощность главного двигателя (кВт) | 11 | 22 | 37 | 15 | 30 | 30 | 30 | 30 | 45 | 45 | 45 | 45 | 45 | 75 | 90 |
| Общий тусклый (Д × Ш × В) (м) | 5,7 × 2,1 × 1,9 | 6,27 × 2,26 × 2,37 | 6,8 × 2 × 2,2 | 5,2 × 2 × 1,8 | 6,06 × 2,1 × 2,2 | 5,68 × 2,1 × 2,2 | 5,87 × 2,37 × 2,23 | 5,87 × 2,37 × 2,23 | 6,57 × 2,65 × 3,05 | 7,05 × 2,75 × 3,15 | 6,9 × 2,9 × 3,15 | 9,2 × 2,9 × 3,15 | 7,7 × 2,9 × 3,15 | 7,95 × 2,9 × 3,3 | 8,1 × 3,6 × 3,8 |
Послепродажное обслуживание:
1. Продавец прошел сертификацию системы качества ISO9001 с 1997 года и всегда строго соблюдает это качество.
Система управления в нашей компании и на наших продуктах.
Вся продукция до начала производства была строго проверена и соответствует техническому соглашению и
стандарт.
2. Гарантийный срок составляет один год с даты выдачи B / L или даты окончательной приемки тяжелой техники. Дольше гарантия
может быть приобретен пользователем.
3. Ввод в эксплуатацию: для тяжелой техники продавец отправляет техников (электрические, гидравлические и механические)
руководство по установке, тестированию и обучению операторов от 7 до 45 дней после машины
достигает фабрики пользователя. Но авиабилеты туда и обратно, местное проживание и пособие
(100 долларов США на человека в день) в стране пользователя будет обременена покупателем. Вышеуказанные расходы не будут
включены в предложение. Это пункты будут показаны в договоре.
3. Для среднего и мелкого стандартного оборудования им легко управлять в соответствии с инструкцией по эксплуатации. Пользователь
Сначала предложили внимательно прочитать руководство по эксплуатации, затем запустить машину. Любые неясные вопросы, пожалуйста, почувствуйте
свободно связаться с продавцом.
Если Пользователь настаивает на предоставлении технического обслуживания на заводе-изготовителе, пожалуйста, обратитесь к пунктам 2 послепродажного обслуживания.
служба.
4. Все товары Продавца могут быть отслежены по заводскому номеру. Запасные части могут поставляться так же, как бывшие,
что полезно для особых требований к дизайну клиентов.
5. Расходные материалы могут быть бесплатно доставлены клиенту в течение одного года с даты поставки, а также
услуги долгосрочного технического консультанта доступны.
6. Распространенная ошибка может быть решена с помощью электронной почты, телефона и видеосвязи на расстоянии. Пользователь должен предоставить полный
описание неисправности, четкие картинки и видео, если это возможно.
Как только возникла серьезная проблема с качеством из-за производственной причины Продавца в течение одного года с
B / L дата или дата окончательной приемки тяжелой техники. Продавец отправит их технику для ремонта.
7. После годичной гарантии Продавец предоставит бесплатную техническую консультацию и запасные части и техник.
сервис по самой низкой цене.
