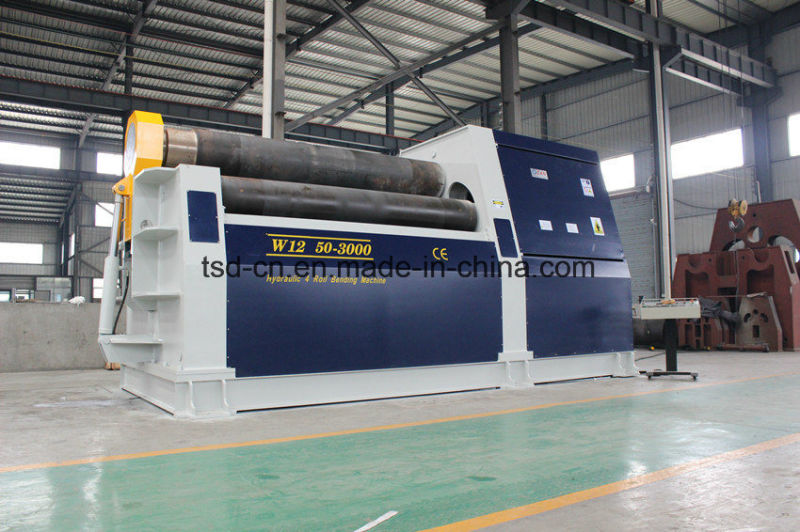

Четырехвалковый листопрокатный станок (W12-50X3000)

Количество:
  • W12-50X3000
  • TSD
  • W12-50X3000
  • 4 рулона
  • 50 мм
  • 245 МПа
  • 40 мм
  • 3000 мм
  • Доступный
  • 640 мм
  • 4 м / мин
  • 45 кВт
  • Общий размер (ДхШхВ): 6620 * 2900 * 3110 мм
  • ТСД
  • контейнером со слоем мягкой пленки
  • W12
  • Китай
  • 8462299000

Функции:
- Четырехвалковый гидравлический листогибочный станок с ЧПУ
- с предварительной гибкой
- Предварительная гибка и прокатка могут выполняться автоматически один раз за один рабочий цикл.
- верхний ролик - приводной ролик
- Подъем нижнего и двух боковых роликов с гидравлическим приводом
- Смещение нижнего ролика и подъема двух боковых роликов контролируется ЧПУ
- Отображение на экране для смещения
- синхронная точность± 0,1мм
- Баланс в хвостовой части верхнего ролика для удобной выгрузки готовой заготовки
- Независимая рабочая станция
- с защитной блокировкой


Четырехвалковый листопрокатный станок (W12-50X3000)

- Изгиб конических и цилиндрических оболочек в наличии
- Два боковых ролика приводят в движение дугу гидравлическим цилиндром
- С электрической синхронной системой, чтобы избежать смещения
- Постоянные безмасляные технологии в жизни подшипника
- Регулируемое усилие зажима без проскальзывания, эффективность которого на 50 ~ 80% выше, чем при изгибе 3-роликовых плит
машина

-Задний боковой ролик при подъеме может выровнять лист, чтобы обеспечить минимальную разницу для каждой цилиндрической оболочки

- Самый короткий прямой край путем предварительного изгиба переднего бокового ролика при перемещении дуги
- Удобный изгиб конуса с большей конусностью
- Роликовый боковой ролик с увеличенной формующей силой под действием уровня
- Синхронизация двух сторон прижимного ролика пропорциональным клапаном с более высокой точностью качения
- Простота в эксплуатации




Основные технические характеристики:
модель W12CNC-50 * 3000
контроль CNC
Диаметр верхнего ролика Φ570mm
Диаметр нижнего ролика Φ530mm
Диаметр бокового ролика Φ440mm
Максимальная толщина изгиба 50мм
Максимальная толщина 40мм
Максимальная длина изгиба 3000мм
Режим вождения
рабочий ролик
Верхний и нижний роликовый привод
с помощью гидравлического двигателя
Скорость прокатки Около 4 м / мин
остальной
прямой край
≤1,5 толщины плиты
Минимальный диаметр прокатки Φ640mm
Суммарная мощность 45KW


Основная конфигурация

имя содержание
пеленг Тип Двухрядный самоустанавливающийся шариковый подшипник тяжелого валка
поставщик Wanfangdian подшипниковый завод
Работает
ролик
материал 42CrMo
твердость HB260-300
поставщик Huaxiang специальная сталь, Цзянсу, Китай
Подвал и
Боковая рама машины
материал Q235A
Режим обработки Сварка, снятие напряжений и обработка на фрезерно-расточном станке с ЧПУ
поставщик Каян, Цзянсу, Китай
Гидравлический
двигатель
поставщик Xinhong, Нинбо, Китай
двигатель Тип Серия Y
поставщик Jiangyin Kaicheng / Шаньдун Кайюань, Китай
Гидравлическая система Гидравлический насос Тип Шестеренчатый насос
поставщик Хэфэйский завод гидравлических компонентов
клапан поставщик Yuken
Главный масляный цилиндр Корпус цилиндра и поршень 45сталь, HB217-255.
поставщик Jiangdu, Китай
Уплотнительное кольцо ООН
поставщик D-Z, Тайвань
CNC
система
Главный электрический компонент SIEMENS
Сенсорный экран Кастомизировано производителем
Контроллер ЧПУ 10 ось
Электрическая линейка OMRON
Програмное обеспечение Китай



Параметры
- Внутренняя подъемная рама
- Наружная опорная рама


Объем поставки

  1. корпус машины

  2. электрическая система

  3. гидравлическая система

  4. смазочное оборудование

Четырехвалковый листопрокатный станок (W12-50X3000)

Качество во-первых, клиент во-первых

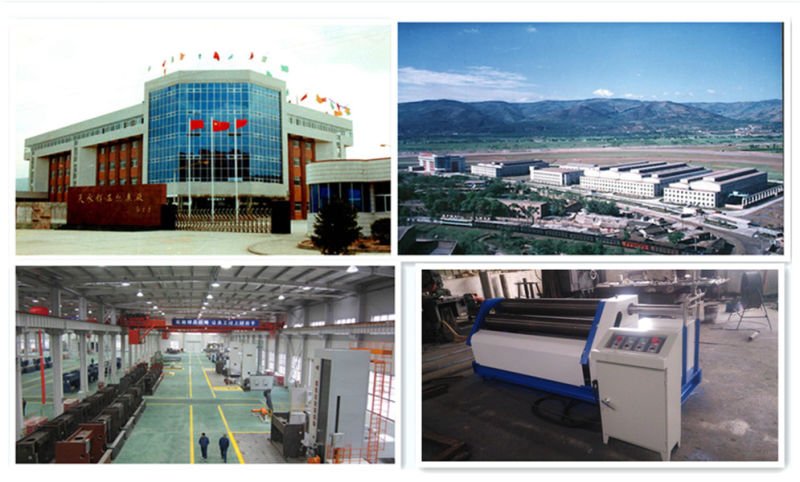

Центр исследований и разработок TSD был удостоен звания Национального центра исследований и разработок. Мы рады получить ваш запрос, и мы вернемся к нему как можно скорее.
